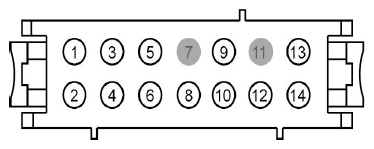

| 1 |
CPSA1 (WH-GN) |
20 |
CTRL MOD. - SWITCH 3RD ROW SEAT # SELECT |
|
| 2 |
LPSA4 (VT-WH) |
20 |
SENSOR - 3RD ROW SEAT LEFT STOW + |
|
| 3 |
LPSA7 (GN-BU) |
20 |
SENSOR - 3RD ROW SEAT LEFT RECLINE + |
|
| 4 |
RPSB2 (BN) |
20 |
SWITCH - 3RD ROW SEAT LEFT # GROUND |
|
| 5 |
RPSA4 (YE-VT) |
20 |
SENSOR - 3RD ROW SEAT LEFT STOW - |
|
| 6 |
RPSA7 (WH-VT) |
20 |
SENSOR - 3RD ROW SEAT LEFT RECLINE - |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
CPSA5 (BU-BN) |
16 |
CTRL MOD. - 3RD ROW SEAT LEFT RECLINE POSITIVE (+) |
|
| 9 |
CPSA6 (VT) |
16 |
CTRL MOD. - 3RD ROW SEAT LEFT RECLINE NEGATIVE (-) |
|
| 10 |
CPSA3 (GN-OG) |
14 |
CTRL MOD. - 3RD ROW SEAT LEFT STOW NEGATIVE (-) |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
CPSA2 (BU-GN) |
14 |
CTRL MOD. - 3RD ROW SEAT LEFT STOW POSITIVE (+) |
|
| 13 |
CPSB4 (YE-BU) |
16 |
CTRL MOD. - 3RD ROW SEAT RIGHT STOW NEGATIVE (-) |
|
| 14 |
CPSB3 (BU-OG) |
16 |
CTRL MOD. - 3RD ROW SEAT RIGHT STOW POSITIVE (+) |
|
