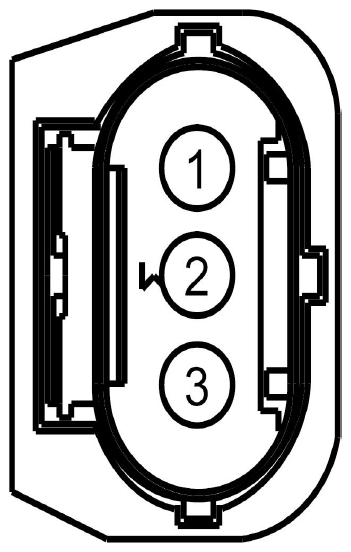

Power Steering Control Module (PSCM) Connector End View (C1467A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 2 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 3 | CBB92 (GN-WH) | 20 | FUSE - 92 OR CIRCUIT BREAKER |

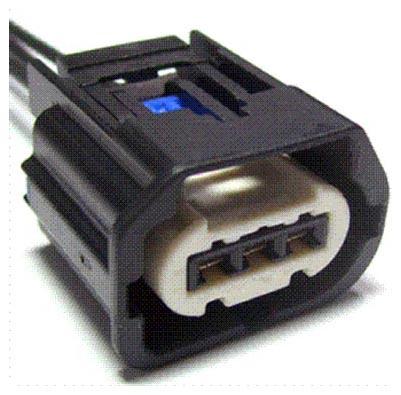

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1105 | Service Part Number: AU2Z-14S411-APA Gauge: 16 Pin material: Tin Cavities: 3 Vehicle Uses
|
