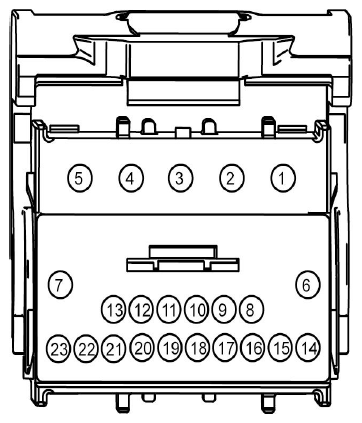

| 1 |
GD375 (BK-BU) |
14 |
GROUND - TUNNEL # 2ND POINT (BC3T) |
|
| 2 |
CPL11 (GY-BN) |
14 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
|
| 3 |
CPL52 (VT-GY) |
14 |
CTRL MOD. - DOOR LOCK # PASSENGER DOORS UNLOCK (ALL EXCLUDING DRIVER) |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
CPL51 (BU-GN) |
16 |
CTRL MOD. - DOOR LOCK # DRIVER UNLOCK |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
VPK39 (GN-VT) |
22 |
SENSOR - KEYLESS VEHICLE HANDLE DRIVER POWER/DATA |
|
| 9 |
VPK40 (WH-OG) |
22 |
SENSOR - KEYLESS VEHICLE HANDLE PASSENGER POWER/DATA |
|
| 10 |
CPK28 (WH-GN) |
22 |
CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION |
|
| 11 |
LPK32 (GN) |
26 |
CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP + |
|
| 12 |
VPK33 (WH) |
26 |
CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP CLOCK |
|
| 13 |
VPK32 (BU) |
26 |
CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP |
|
| 14 |
RPK32 (YE) |
26 |
CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP - |
|
| 15 |
RPK39 (VT-OG) |
22 |
SENSOR - KEYLESS VEHICLE HANDLE |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
