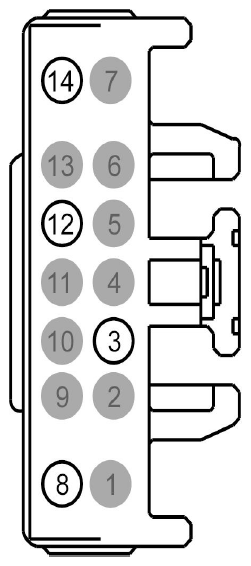

Trailer Brake Control (TBC) Module Connector End View (C2142)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | GD375 (BK-BU) | 20 | GROUND - TUNNEL # 2ND POINT (BC3T) | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | SBB03 (BU-RD) | 12 | FUSE - 3 OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CBP31 (BU-OG) | 22 | FUSE - 31 OR CIRCUIT BREAKER | |
| 13 | * | * | Not Used | |
| 14 | CAT19 (BU) | 12 | CTRL MOD. - TRAILER TOW # BRAKES (COLOR TO SAE 1239) |
| Available Pigtail Kits | |
|---|---|

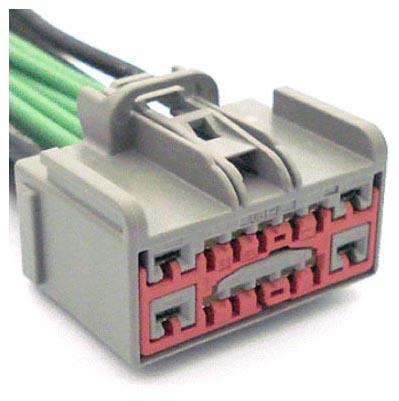

| Pigtail Kit Part Number WPT-741 | Service Part Number: 3U2Z-14S411-BJAA Gauge: 12 16 Pin material: Tin Cavities: 14 Vehicle Uses
|

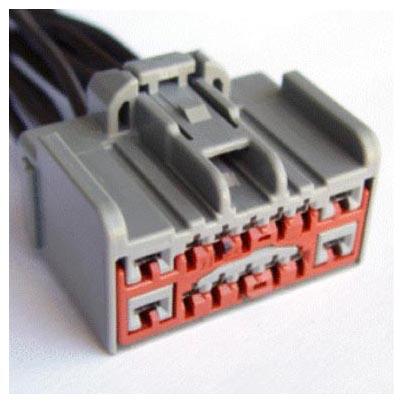

| Pigtail Kit Part Number WPT-955 | Service Part Number: 3U2Z-14S411-BJAC Gauge: 12 14 16 Pin material: Tin&Silver Cavities: 14 Vehicle Uses
|
