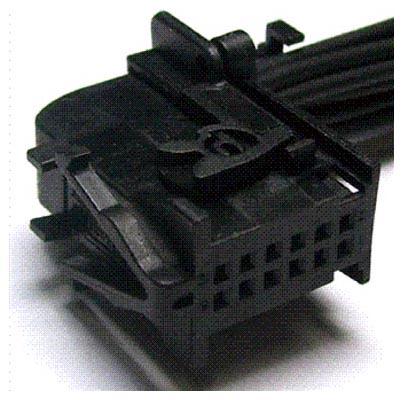

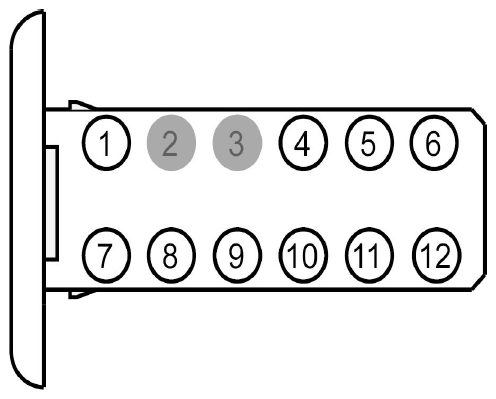

Front Control/Display Interface Module (FCDIM) Connector End View (C2123)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP06 (BN-RD) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | VDB13 (BU-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA HIGH | |
| 5 | VDB14 (VT-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA LOW | |
| 6 | VMP31 (BU) | 20 | REAR VIEW CAMERA SIGNAL | |
| 7 | VME14 (GY-YE) | 22 | SWITCH - REDUNDANT AUDIO | |
| 8 | VMC29 (YE) | 22 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 9 | GD138 (BK-WH) | 18 | GROUND - PILLAR A RIGHT | |
| 10 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO | |
| 11 | GD138 (BK-WH) | 18 | GROUND - PILLAR A RIGHT | |
| 12 | RMP31 (GN) | 20 | REAR VIEW CAMERA RETURN |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1278 | Service Part Number: CU2Z-14S411-ABA Gauge: 18 Pin material: Tin (greased) Cavities: 12 Vehicle Uses
|
