6.8L 3V F-Series Super Duty
SENSORS/INPUTS - 6.8L 3V F-SERIES SUPER DUTY

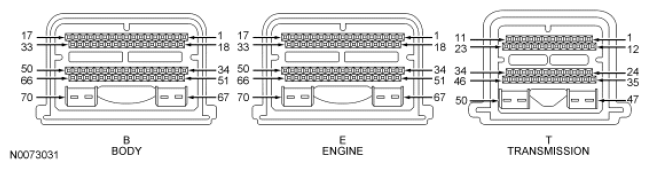

| Sensors/Inputs | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| PTOLOAD | B6 | OFF | OFF | OFF | OFF | ON/OFF |
| PTOIR_V | B8 | 0.02 | 0.02 | 0.02 | 0 | VOLTS |
| BOO1 | B13 | OFF | OFF | OFF | OFF | ON/OFF |
| PTO | B22 | OFF | OFF | OFF | OFF | ON/OFF |
| APP1 | B28 | 0.74 | 0.74 | 1.25 | 1.36 | VOLTS |
| APP2 | B29 | 0.36 | 0.37 | 0.63 | 0.68 | VOLTS |
| FPM | B32 | 60.25 | 60.35 | 60.25 | 60.31 | % |
| MAF | B40 | 0/697 | 8/2.52 | 30/4.27 | 58/5.46 | g/s/Hz |
| BOO2 | B46 | OFF | OFF | OFF | OFF | ON/OFF |
| IAT | B47 | 2.9/22.7 (73) | 3.3/15 (59) | 3.7/7.2 (45) | 3.7/6.1 (43) | VOLTS/DEG C (DEG F) |
| B+ | B62 | 12.4 | 13-14 | 13-14 | 13-14 | VOLTS |
| FTP | B65 | 2.6/0 | 2.6/0 | 2.3/-0.07 | 2.1/-0.11 | VOLTS/PS I |
| KNOCK_1 | E7 | 0 | 0 | 301 | 525 | N/A |
| CHT | E30 | 0.61/89 (192.2) | 0.6/90 (194) | 3.58/94 (201.2) | 3.56/96 (204.8) | VOLTS/DEG C (DEG F) |
| KNOCK_2 | E45 | 0 | 0 | 289 | 448 | N/A |
| O2S11_CUR | T4/T29 | (I) | switching | switching | switching | mA/uA |
| O2S21_CUR | T28/T39 | (I) | switching | switching | switching | mA/uA |
| O2S12 | T30 | (I) | (D) | (D) | (D) | VOLTS |
| APP | PID | 0 | 0 | 15.5 | 26.5 | % |
| BARO | PID | 14.3/156.2 | 14.3/156.2 | 14.05/154.7 | 14.3/156.2 | PSI/Hz |
| ETC_TRIM | PID | 0.39 (J) | 0.43 (J) | 0.36 (J) | 0.36 (J) | DEG |
| LOAD | PID | 0 (I) | 20 | 41 | 56 | % |
| MISFIRE | PID | NO | NO | NO | NO | YES/NO |
| RPM | PID | 0 | 654 | 1127 | 1618 | RPM |
| VSS | PID | 0 | 0 | 48 km/h (30 MPH) | 89 km/h (55 MPH) | km/h / MPH |
ACTUATORS/OUTPUTS - 6.8L 3V F-SERIES SUPER DUTY
| Actuators/Outputs | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| PTOIL | B11 | OFF | OFF | OFF | OFF | ON/OFF |
| FP | B19 | 75 | 31 | 31 | 31 | % |
| EVAPCV | B20 | 0 | 0 | 0 | 0 | % |
| CDD (CYL10) | E1 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| IMTV | E14 | 0 | 0 | 0 | 0 | % |
| CDJ (CYL 9) | E17 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDG (CYL 3) | E18 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDH (CYL 8) | E33 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDB (CYL 6) | E34 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| EVAPCP | E49 | 0 | 0 | 0 | 99.9 | % |
| CDC (CYL 5) | E50 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDE (CYL 2) | E51 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDI (CYL 4) | E52 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDF (CYL 7) | E69 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDA (CYL1) | E70 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| O2S11_HTR | T24 | 22 | 36 | 30 | 21 | % |
| O2S21_HTR | T35 | 22 | 36 | 29 | 21 | % |
| LONGFT1 | PID | (I) | -20 TO +20 | -20 TO +20 | -20 TO +20 | % |
| LONGFT2 | PID | (I) | -20 TO +20 | -20 TO +20 | -20 TO +20 | % |
| MIL | PID | OFF | OFF | OFF | OFF | ON/OFF |
| SHRTFT1 | PID | (I) | -10 TO +10 | -10 TO +10 | -10 TO +10 | % |
| SHRTFT2 | PID | (I) | -10 TO +10 | -10 TO +10 | -10 TO +10 | % |
| SPARKADV | PID | 13.50 | 12.25 | 27.75 | 32 | DEG |
OTHER - 6.8L 3V F-SERIES SUPER DUTY
| Other | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| VREF | B52/E20/T31 | 5 | 5 | 5 | 5 | VOLTS |
| VPWR | B67/B68 | VBAT | VBAT | VBAT | VBAT | VOLTS |
