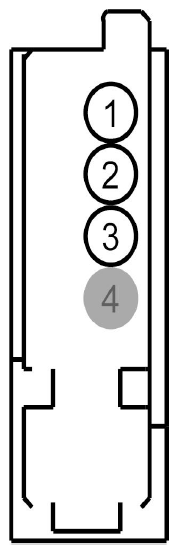

Compass Module Connector End View (C909)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VMC31 (GY-BU) | 22 | COMPASS MOD. # + | |
| 2 | GD138 (BK-WH) | 22 | GROUND - PILLAR A RIGHT | |
| 3 | VMN04 (VT) | 22 | SENSOR - MAGNETIC FIELD | |
| 4 | * | * | Not Used |

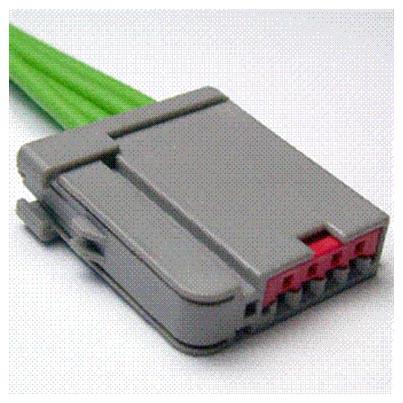

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1239 | Service Part Number: CU2Z-14S411-AA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses
|
