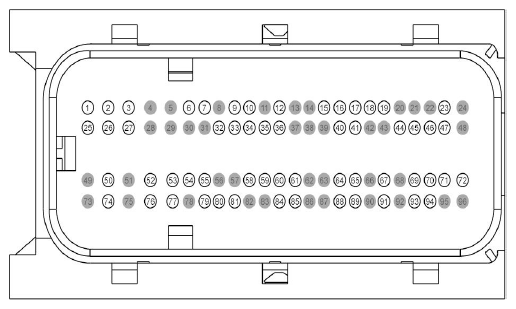

| 1 |
CBB12 (GN-WH) |
14 |
CTRL MOD. - POWERTRAIN # FUEL INJECTION PUMP (FVR) |
|
| 2 |
CE231 (BN-YE) |
14 |
CTRL MOD. - POWERTRAIN # FUEL INJECTION PUMP (FVRRTN) |
|
| 3 |
RE205 (YE-BU) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ1RTN) |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
VE818 (BN) |
20 |
SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1) |
|
| 7 |
VE727 (BU-BN) |
20 |
CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (FLP) |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
VE727 (BU-BN) |
18 |
CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR |
|
| 10 |
VE804 (GN-BN) |
18 |
CTRL MOD. - POWERTRAIN # MASS AIR FLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR (IAT) |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
VE716 (YE) |
18 |
SENSOR - ENGINE COOLANT TEMPERATURE (ECT) |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
VE706 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT POSITION (CMP) SENSOR 11 (VREF) |
|
| 16 |
VE707 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT POSITION (CMP) SENSOR 12 (VREF) |
|
| 17 |
LE238 (GY) |
20 |
CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (VREF) |
|
| 18 |
LE135 (GY-VT) |
20 |
CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION (CKP) SENSOR (VREF) |
|
| 19 |
CE426 (BU-GN) |
20 |
CTRL MOD. - POWERTRAIN # THROTTLE POSITION (ETCREF) |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
LE230 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE REF. VOLT. (VREF) |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
RE206 (BU-OG) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ2RTN) |
|
| 26 |
RE207 (GN-VT) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ3RTN) |
|
| 27 |
RE208 (BU) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ4RTN) |
|
| 28 |
* |
* |
Not Used |
|
| 29 |
* |
* |
Not Used |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
* |
* |
Not Used |
|
| 32 |
RE230 (WH-VT) |
20 |
FUEL TANK PRESSURE (FTP) SENSOR RETURN |
|
| 33 |
RE141 (BN-GN) |
18 |
CTRL MOD. - POWERTRAIN # ENGINE COOLANT TEMPERATURE SENSOR (SIGRTN) |
|
| 34 |
RE238 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR (SIGRTN) |
|
| 35 |
RE238 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (SIGRTN) |
|
| 36 |
RE329 (WH-BN) |
18 |
CTRL MOD. - POWERTRAIN # MASS AIR FLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR (RTN) |
|
| 37 |
* |
* |
Not Used |
|
| 38 |
* |
* |
Not Used |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
LE238 (GY) |
18 |
CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR (VREF) |
|
| 41 |
VDC46 (BU-BN) |
20 |
CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) |
|
| 42 |
* |
* |
Not Used |
|
| 43 |
* |
* |
Not Used |
|
| 44 |
LE143 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT POSITION (CMP) SENSOR 11 (SIGRTN) |
|
| 45 |
VE711 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION (CKP) SENSOR |
|
| 46 |
RE135 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION (CKP) SENSOR (SIGRTN) |
|
| 47 |
LE144 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT POSITION (CMP) SENSOR 12 (SIGRTN) |
|
| 48 |
* |
* |
Not Used |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
LE428 (BU-WH) |
20 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
CE206 (GY-YE) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) |
|
| 53 |
CE208 (YE-OG) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) |
|
| 54 |
CE908 (BU-BN) |
20 |
SWITCH - ENGINE OIL LEVEL (EOL) |
|
| 55 |
VE803 (BU-GN) |
18 |
CTRL MOD. - POWERTRAIN # MASS AIR FLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR (MAF) |
|
| 56 |
* |
* |
Not Used |
|
| 57 |
* |
* |
Not Used |
|
| 58 |
RE427 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # THROTTLE POSITION (ETCRTN) |
|
| 59 |
VE922 (VT-GN) |
18 |
SENSOR - FUEL TANK PRESSURE (FTP) |
|
| 60 |
RE323 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST OR UNIQUE [KS1-] |
|
| 61 |
RE324 (BN-GN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND [KS2-] |
|
| 62 |
* |
* |
Not Used |
|
| 63 |
* |
* |
Not Used |
|
| 64 |
LE451 (BN-YE) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SPC11) |
|
| 65 |
LE448 (GY-BU) |
20 |
UNIVERSAL OXYGEN SENSOR GROUND REFERENCE #11 (UO2SGREF-11) |
|
| 66 |
* |
* |
Not Used |
|
| 67 |
CE501 (GY) |
18 |
CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING 11 (VCT11) SOLENOID |
|
| 68 |
* |
* |
Not Used |
|
| 69 |
CE305 (BU-OG) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP3B) |
|
| 70 |
CE303 (WH-VT) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP1A) |
|
| 71 |
CE508 (VT-BN) |
18 |
CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING 12 (VCT12) SOLENOID |
|
| 72 |
VE827 (WH-GN) |
18 |
SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SHTR11) |
|
| 73 |
* |
* |
Not Used |
|
| 74 |
VE819 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) |
|
| 75 |
* |
* |
Not Used |
|
| 76 |
CE207 (VT-GY) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) |
|
| 77 |
CE205 (GN-BU) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) |
|
| 78 |
* |
* |
Not Used |
|
| 79 |
RE144 (BN) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT POSITION 12 (CMP12) SENSOR |
|
| 80 |
RE143 (VT) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT POSITION 11 (CMP11) SENSOR |
|
| 81 |
CE412 (YE-VT) |
20 |
SENSOR - THROTTLE POSITION # POSITIVE SLOPE (TP2) |
|
| 82 |
* |
* |
Not Used |
|
| 83 |
* |
* |
Not Used |
|
| 84 |
VE801 (VT-OG) |
20 |
SENSOR - KNOCK 1ST OR UNIQUE [KS1+] |
|
| 85 |
VE802 (BN-BU) |
20 |
SENSOR - KNOCK 2ND [KS2+] |
|
| 86 |
* |
* |
Not Used |
|
| 87 |
* |
* |
Not Used |
|
| 88 |
LE452 (GN) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SPCT11) |
|
| 89 |
VE826 (BN-VT) |
20 |
SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2S11) |
|
| 90 |
* |
* |
Not Used |
|
| 91 |
CE113 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) PURGE VALVE |
|
| 92 |
* |
* |
Not Used |
|
| 93 |
CE306 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP4C) |
|
| 94 |
CE304 (YE-BU) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2D) |
|
| 95 |
* |
* |
Not Used |
|
| 96 |
* |
* |
Not Used |
|
