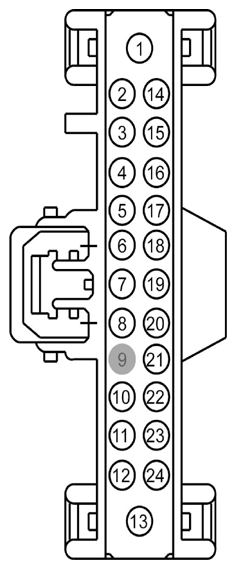

| 1 |
SBB18 (YE-RD) |
16 |
FUSE - 18 OR CIRCUIT BREAKER |
|
| 2 |
CLS51 (WH) |
26 |
CTRL MOD. - OUTER STOP/TURN LEFT |
|
| 3 |
CLS50 (VT) |
26 |
CTRL MOD. - MIDDLE STOP/TURN LEFT |
|
| 4 |
CLS18 (BN) |
26 |
CTRL MOD. - STOP/TURN LEFT |
|
| 5 |
CLS10 (GN) |
26 |
CTRL MOD. - REVERSE LEFT |
|
| 6 |
CAT03 (GY-BN) |
22 |
CTRL MOD. - TRAILER TOW # BACKUP LAMPS |
|
| 7 |
CBP35 (YE-GY) |
20 |
FUSE - 35 OR CIRCUIT BREAKER |
|
| 8 |
CLS54 (BU) |
26 |
CTRL MOD. - TAIL LAMP OUTAGE, LEFT |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
CPW73 (GN-VT) |
22 |
WINDOW OPEN PULSE SIGNAL |
|
| 11 |
VDB06 (GY) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 12 |
VRT26 (VT) |
26 |
CTRL MOD. - INTERIOR SCAN SENSOR LIN BUS |
|
| 13 |
GD110 (BK-WH) |
16 |
GROUND - COMBINED REAR LAMP RIGHT |
|
| 14 |
CLS53 (OG) |
26 |
CTRL MOD. - OUTER STOP/TURN RIGHT |
|
| 15 |
CLS52 (BN) |
26 |
CTRL MOD. - MIDDLE STOP/TURN RIGHT |
|
| 16 |
CLS19 (VT) |
26 |
CTRL MOD. - STOP/TURN RIGHT |
|
| 17 |
CLS11 (GY) |
26 |
CTRL MOD. - REVERSE RIGHT |
|
| 18 |
CLS17 (YE-GY) |
22 |
CTRL MOD. - STOP HIGH MOUNT |
|
| 19 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BPP) NORMAL OPEN |
|
| 20 |
CLS55 (GN) |
26 |
CTRL MOD. - TAIL LAMP OUTAGE, RIGHT |
|
| 21 |
CPL79 (BN-VT) |
22 |
CTRL MOD. - DECKLID RELEASE |
|
| 22 |
CPW73 (GN-VT) |
22 |
WINDOW OPEN PULSE SIGNAL |
|
| 23 |
VDB07 (VT) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 24 |
RLN44 (BN) |
22 |
LED RETURN |
|
