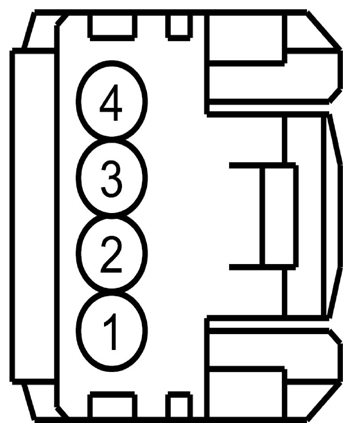

Front Controls Interface Module (FCIM) Connector End View (C2402)

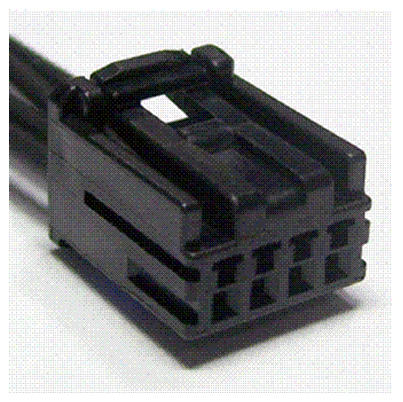

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP14 (BN-RD) | 22 | FUSE - 14 OR CIRCUIT BREAKER | |
| 2 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 3 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 4 | GD115 (BK-GY) | 20 | GROUND - CROSS CAR BEAM # 2ND STUD |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1102 | Service Part Number: AU2Z-14S411-BAA Gauge: 20 Pin material: Tin Cavities: 4 Vehicle Uses
|
