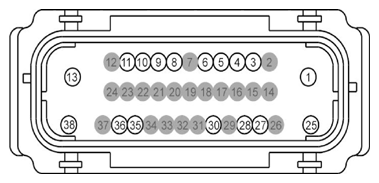

Anti-Lock Brake System (Abs) Module Connector End View (C135)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBB08 (VT-RD) | 12 | FUSE - 8 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VCA05 (GY-VT) | 20 | SENSOR - WHEEL SPEED RIGHT FRONT | |
| 4 | RCA19 (VT) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT FRONT | |
| 5 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 6 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 7 | * | * | Not Used | |
| 8 | VCA23 (BU-WH) | 22 | CTRL MOD. - SENSOR YAW ABS/IVD/TC CAN BUS HIGH | |
| 9 | VCA24 (GN-OG) | 22 | CTRL MOD. - SENSOR YAW ABS/IVD/TC CAN BUS LOW | |
| 10 | RCA20 (BN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT REAR | |
| 11 | VCA06 (WH-OG) | 20 | SENSOR - WHEEL SPEED RIGHT REAR | |
| 12 | * | * | Not Used | |
| 13 | GD120 (BK-GN) | 12 | GROUND - FENDER FRONT LEFT | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | SBB10 (YE-RD) | 14 | FUSE - 10 OR CIRCUIT BREAKER | |
| 26 | * | * | Not Used | |
| 27 | VCA03 (VT-WH) | 20 | SENSOR - WHEEL SPEED LEFT FRONT | |
| 28 | RCA17 (YE) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT FRONT | |
| 29 | * | * | Not Used | |
| 30 | CBP34 (VT-BN) | 22 | FUSE - 34 OR CIRCUIT BREAKER | |
| 31 | * | * | Not Used | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | * | * | Not Used | |
| 35 | RCA18 (BN-GN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT REAR | |
| 36 | VCA04 (BU-OG) | 20 | SENSOR - WHEEL SPEED LEFT REAR | |
| 37 | * | * | Not Used | |
| 38 | GD120 (BK-GN) | 12 | GROUND - FENDER FRONT LEFT |
| Available Pigtail Kits | |

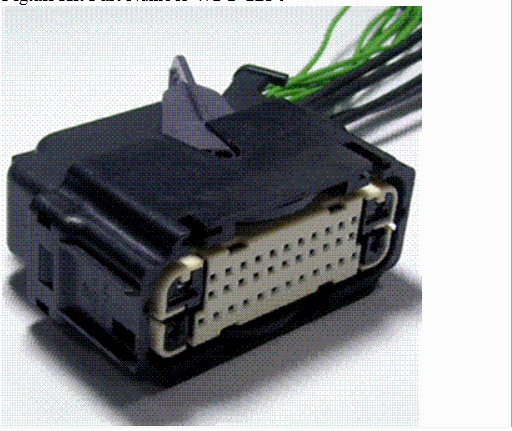

| Pigtail Kit Part Number WPT-1234 | Service Part Number: BU2Z-14S411-BAA Gauge: 12 20 Pin material: Tin & Silver Cavities: 38 Vehicle Uses
|
