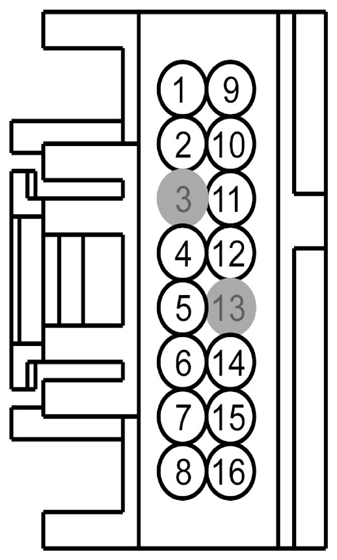

Audio Control Module (ACM) Connector End View (C290A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME52 (BU) | 22 | SWITCH - STEREO IN LEFT + | with SYNC |
| 2 | RME52 (GY-OG) | 22 | SWITCH - STEREO IN LEFT - | with SYNC |
| 3 | * | * | Not Used | |
| 4 | VMN14 (VT) | 26 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | with SYNC |
| 5 | RMN14 (GY) | 26 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | with SYNC |
| 6 | VME46 (GN) | 26 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | without SYNC |
| 7 | VME45 (BU) | 26 | JACK - AUDIO # EXT. AUX IN LEFT (+) | without SYNC |
| 8 | RME45 (YE) | 26 | JACK - AUDIO # EXT. AUX IN LEFT (-) | without SYNC |
| 9 | VME53 (VT-GN) | 22 | SWITCH - STEREO IN RIGHT + | with SYNC |
| 10 | RME53 (BN-WH) | 22 | SWITCH - STEREO IN RIGHT - | with SYNC |
| 11 | VMM23 (BN) | 26 | CTRL MOD. - NAVIGATION # MICROPHONE OUT | with navigation |
| 12 | RMM23 (WH) | 26 | CTRL MOD. - NAVIGATION # MICROPHONE OUT | with navigation |
| 12 | DME45 (*) | 22 | JACK - AUDIO # EXT. AUX IN | without SYNC |
| 13 | * | * | Not Used | |
| 14 | RME46 (WH) | 26 | JACK - AUDIO # EXT. AUX IN RIGHT (-) | without SYNC |
| 15 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 16 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
| Available Pigtail Kits | |

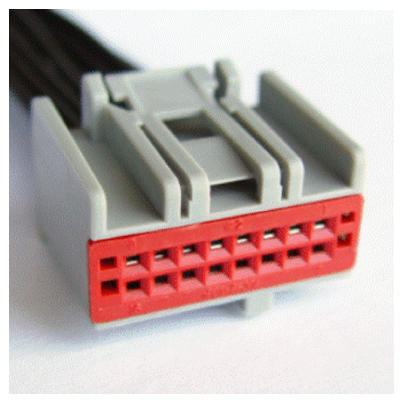

| Pigtail Kit Part Number WPT-221 | Service Part Number: 3U2Z-14S411-DPA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses
|

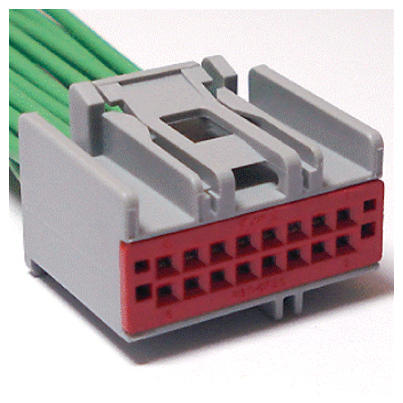

| Pigtail Kit Part Number WPT-968 | Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
