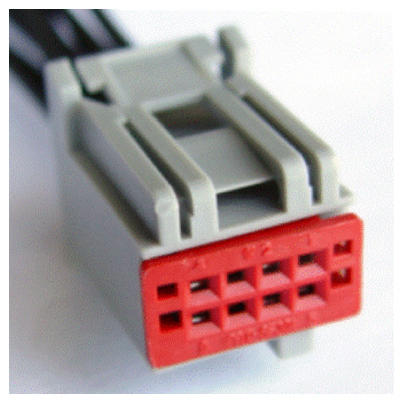

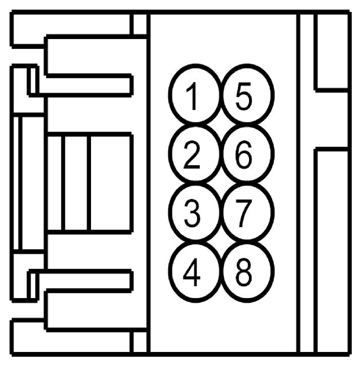

Audio Control Module (ACM) Connector End View (C290B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME51 (BN) | 26 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | |
| 2 | RME51 (WH) | 26 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | |
| 3 | DME51 (*) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO | |
| 4 | SME51 (GY) | 26 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE/MUTE | |
| 4 | CME31 (BU-GN) | 22 | CTRL MOD. - AUDIO # ENABLE 1 | without navigation |
| 5 | VME51 (BN) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | without navigation |
| 6 | RME51 (WH) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | without navigation |
| 7 | DME51 (*) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO | without navigation |
| 8 | SME51 (GY) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE/MUTE | without navigation |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-998 |
Service Part Number: 3U2Z-14S411-DLB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-219 | Service Part Number: 3U2Z-14S411-DLA Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
