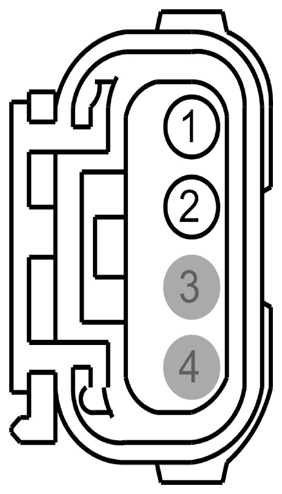

Fuel Level Sensor Connector End View (C4374)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RMC33 (WH-VT) | 20 | CTRL MOD. - SENSOR FUEL LEVEL 2 | |
| 2 | VMC23 (GN-OG) | 20 | SENSOR - FUEL LEVEL 2 (FLI) | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used |
| Available Pigtail Kits | |

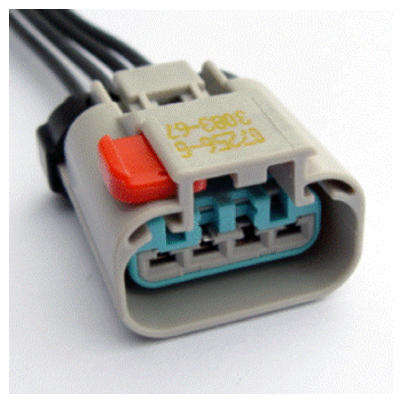

| Pigtail Kit Part Number WPT-709 | Service Part Number: 3U2Z-14S411-DGAA Gauge: 14 Pin material: Tin Cavities: 4 Vehicle Uses
|
