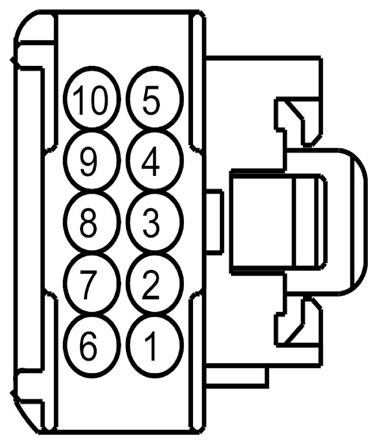

Overhead Console Connector End View (C930)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP11 (BU-RD) | 22 | FUSE - 11 OR CIRCUIT BREAKER | |
| 2 | VRT26 (VT) | 26 | CTRL MOD. - INTERIOR SCAN SENSOR LIN BUS | |
| 3 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | |
| 4 | VLN33 (GY-VT) | 20 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 5 | GD139 (BK-YE) | 20 | GROUND - PILLAR A RIGHT # 2ND STUD | |
| 6 | CBP46 (WH-BU) | 22 | FUSE - 46 OR CIRCUIT BREAKER | |
| 7 | CR116 (GN) | 26 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE | |
| 8 | DMM13 (*) | 22 | MICROPHONE - PHONE/VOICE CONTROL | |
| 9 | VMM13 (YE) | 26 | MICROPHONE - PHONE/VOICE CONTROL | |
| 10 | RMM13 (BU) | 26 | MICROPHONE - PHONE/VOICE CONTROL |

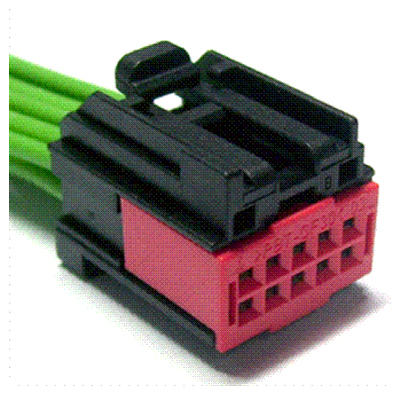

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1083 | Service Part Number: AU2Z-14S411-AHA Gauge: 18 Pin material: Silver Cavities: 10 Vehicle Uses
|
