Passenger Air Bag Module Connector End View (C256)

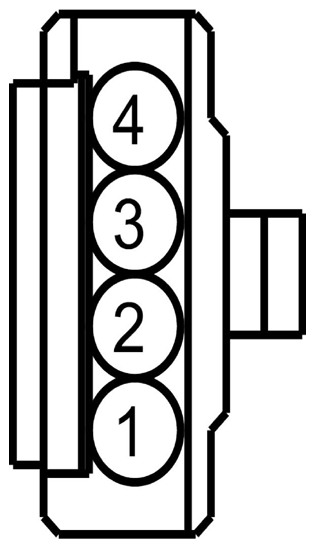

Fig 1: Identifying Passenger Air Bag Module Connector (C256)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Circuit Function
Qualifier
1
CR104 (YE-GY)
20
CTRL MOD. - AIR BAG FRONT PASSENGER 2
2
RR104 (WH-BU)
20
CTRL MOD. - AIR BAG FRONT PASSENGER 2
3
CR103 (GY-BU)
20
CTRL MOD. - AIR BAG FRONT PASSENGER 1
4
RR103 (VT-GN)
20
CTRL MOD. - AIR BAG FRONT PASSENGER 1
