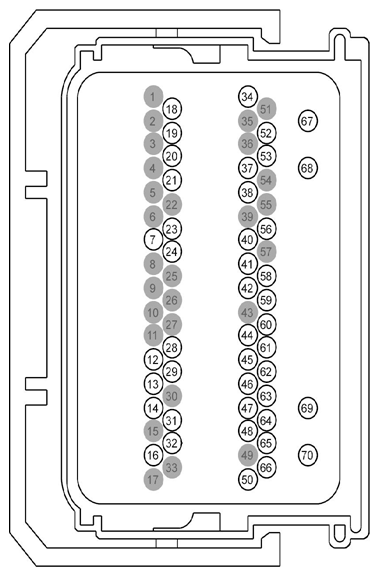

| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
CDC12 (YE) |
22 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
CH302 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY/WOT AC CUTOFF (ACCR) |
|
| 13 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BPP) NORMAL OPEN |
|
| 14 |
CDC15 (VT) |
20 |
GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
CDC35 (BU-WH) |
18 |
SWITCH - IGNITION # START |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
CEC01 (WH-BU) |
20 |
CTRL MOD. - COOLING FAN CONTROL |
|
| 19 |
VE225 (YE-OG) |
22 |
FUEL PUMP COMMAND (FPC) |
|
| 20 |
CE114 (GN-BU) |
20 |
CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) CANISTER VENT VALVE (CANV) |
|
| 21 |
CE608 (VT-GN) |
20 |
RELAY - FUEL PUMP |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
CET35 (BN) |
22 |
SWITCH - TRANSMISSION SHIFT # UP |
|
| 24 |
CET42 (GN-VT) |
22 |
SWITCH - TRANSMISSION SHIFT # DOWN |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
* |
* |
Not Used |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
VE701 (YE-OG) |
22 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
| 29 |
VE702 (BU-WH) |
22 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
VH433 (VT-OG) |
20 |
TRANSDUCER - A/C PRESSURE (ACPT) |
|
| 32 |
VE518 (BN-WH) |
22 |
MONITOR - FUEL PUMP (FPM) |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
CEC02 (GN-BU) |
20 |
CTRL MOD. - COOLING FAN CONTROL |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
CDC54 (WH-GN) |
18 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) |
|
| 38 |
CE302 (YE-BU) |
22 |
CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
VE807 (YE-VT) |
20 |
SENSOR - MASS AIR FLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) |
|
| 41 |
RE320 (BU) |
20 |
CTRL MOD. - POWERTRAIN # MASS AIR FLOW SEN. LH BANK OR 1ST BANK (SIGRTN) |
|
| 42 |
CBB45 (YE) |
20 |
FUSE - 45 OR CIRCUIT BREAKER |
|
| 43 |
* |
* |
Not Used |
|
| 44 |
RE136 (VT-GN) |
22 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPRTN1) |
|
| 45 |
LE136 (GN-OG) |
22 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPVREF1) |
|
| 46 |
CE509 (YE-GN) |
20 |
SWITCH - BRAKE PEDAL # CRUISE CONTROL DEACTIVATION (BPS) |
|
| 47 |
VE740 (VT-GY) |
20 |
SENSOR - INTAKE AIR TEMPERATURE (IAT) |
|
| 48 |
RES08 (GN-BN) |
22 |
CTRL MOD. - POWERTRAIN # CRUISE CONTROL COMMAND RETURN (SCCSRTN) |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
GD119 (BK-BU) |
18 |
GROUND - ENGINE COOLING FAN BRACKET |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
LE423 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |
|
| 53 |
CDC10 (BU-OG) |
20 |
CTRL MOD. - POWERTRAIN # GENERATOR REGULATOR CONTROL (GENRC) |
|
| 54 |
* |
* |
Not Used |
|
| 55 |
* |
* |
Not Used |
|
| 56 |
RE405 (GN-WH) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
|
| 57 |
* |
* |
Not Used |
|
| 58 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 59 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 60 |
RE137 (YE-GN) |
22 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) |
|
| 61 |
LE137 (BU-GY) |
22 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) |
|
| 62 |
SBB23 (WH-RD) |
20 |
FUSE - 23 OR CIRCUIT BREAKER |
|
| 63 |
CDB08 (BN) |
22 |
CONNECTOR - DIAGNOSTIC # FLASH EEPROM POWER SUPPLY (FEPS) |
|
| 64 |
VES10 (WH) |
22 |
SWITCH - CRUISE CONTROL COMMAND (SCCS) |
|
| 65 |
VE922 (VT-GN) |
22 |
TRANSDUCER - FUEL TANK PRESSURE (FTP) |
|
| 66 |
LE230 (BN-BU) |
22 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (VREF) |
|
| 67 |
CBB47 (GN-BU) |
20 |
FUSE - 47 OR CIRCUIT BREAKER |
|
| 68 |
CBB47 (GN-BU) |
20 |
FUSE - 47 OR CIRCUIT BREAKER |
|
| 69 |
GD119 (BK-BU) |
18 |
GROUND - ENGINE COOLING FAN BRACKET |
|
| 70 |
GD119 (BK-BU) |
18 |
GROUND - ENGINE COOLING FAN BRACKET |
|
