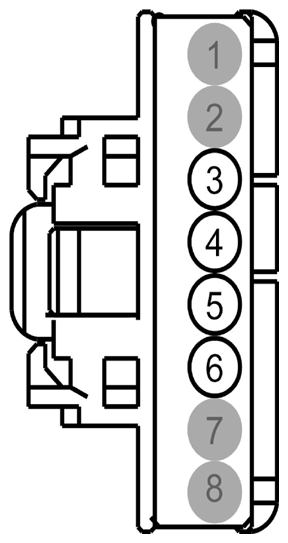

Ride Control Switch Connector End View (C2473)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | VLN04 (VTGY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 4 | RMC27 (WH-BN) | 22 | SWITCH - RIDE CONTROL SWITCH RETURN | |
| 5 | CMC29 (GN-VT) | 22 | SWITCH - RIDE CONTROL SWITCH SELECT | |
| 6 | GD116 (BK-VT) | 22 | GROUND - CROSS CAR BEAM # 3RD STUD | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |

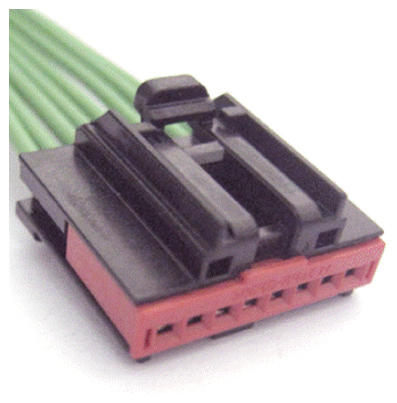

| Pigtail Kit Part Number WPT-1219 | Service Part Number: 3U2Z-14S411-DAAC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|

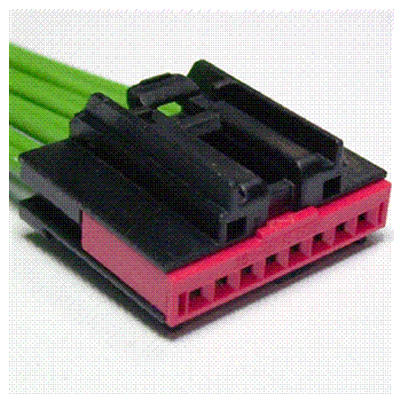

| Pigtail Kit Part Number WPT-941 | Service Part Number: 3U2Z-14S411-DAAB Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
