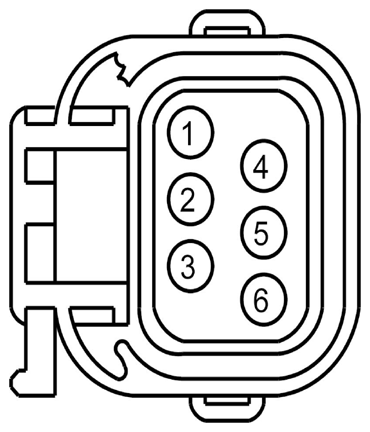

Fuel Pump (FP) Module Connector End View (C4331)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RE520 (GY-OG) | 12 | FUEL PUMP 2 RETURN (FP2RTN) | |
| 2 | RMC32 (GN-BU) | 20 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 3 | CE515 (YE-GY) | 12 | FUEL PUMP POWER (FPPWR) | |
| 4 | CE520 (GN-BU) | 12 | FUEL PUMP 2 POWER (FP2PWR) | |
| 5 | VMC11 (YE-VT) | 20 | SENSOR - FUEL LEVEL (FLI) | |
| 6 | RE515 (WH-BN) | 12 | FUEL PUMP RETURN (FPRTN) |

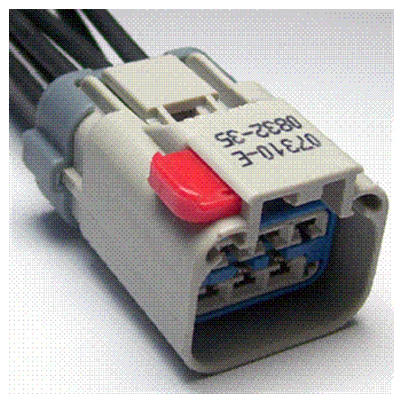

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1266 | Service Part Number: CU2Z-14S411-TA Gauge: 12 Pin material: Tin (greased) Cavities: 6 Vehicle Uses
|
