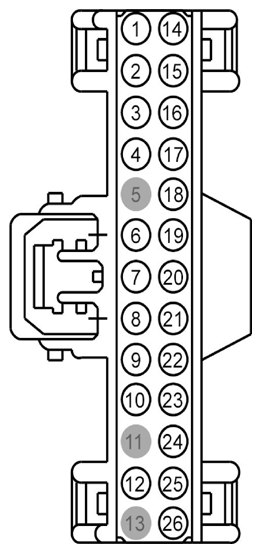

| 1 |
SBP15 (WH-RD) |
22 |
FUSE - 15 OR CIRCUIT BREAKER |
|
| 2 |
CH122 (WH-OG) |
22 |
CTRL MOD. - CLIMATE # HEATER REAR WINDOW REQUEST |
|
| 3 |
LH111 (BN) |
26 |
CTRL MOD. - GENERIC VREF |
|
| 4 |
RH111 (GY-BU) |
22 |
CTRL MOD. - GENERIC VREF RETURN |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
VH436 (YE) |
26 |
SENSOR - DOOR POSITION DEFROST |
|
| 7 |
VH440 (BU) |
26 |
SENSOR - DOOR POSITION TEMP. LEFT |
|
| 8 |
VH406 (VT) |
26 |
SENSOR - A/C EVAPORATOR TEMPERATURE (ACET) |
|
| 9 |
CHS29 (WH-BU) |
22 |
SWITCH - SEAT HEATER FRONT DRIVER SIDE |
|
| 10 |
CHS30 (GY-YE) |
22 |
SWITCH - SEAT HEATER FRONT PASSENGER SIDE |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
VH407 (YE-GN) |
22 |
SENSOR - AMBIENT TEMP. |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
VDB07 (VT) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 15 |
VDB06 (GY) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 16 |
CH123 (VT-GN) |
22 |
CTRL MOD. - BLOWER MOTOR RELAY |
|
| 17 |
GD116 (BK-VT) |
20 |
GROUND - CROSS CAR BEAM # 3RD STUD |
|
| 18 |
CH238 (YE) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 1/CLOSE (IF PLUS) |
|
| 19 |
CH239 (BU) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 2/OPEN (IF PLUS) |
|
| 20 |
CH228 (YE) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR DEFROST COIL 1/CLOSE (IF PLUS) |
|
| 21 |
CH229 (WH) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR DEFROST COIL 2/OPEN (IF PLUS) |
|
| 22 |
CH202 (BU) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 1/FLOOR (IF PLUS) |
|
| 23 |
CH203 (GN) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 2/PANEL (IF PLUS) |
|
| 24 |
CH208 (OG) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2/OPEN (IF PLUS) |
|
| 25 |
CH207 (GY) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 1/CLOSE (IF PLUS) |
|
| 26 |
VH101 (WH) |
26 |
CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL |
|
