COLLAPSABLE Steering Column Module Connector And View (C2360)

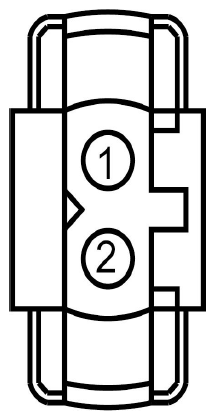

Fig 1: Identifying Collapsable Steering Column Module Connector (C2360)
G09131226Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Circuit Function Qualifier
1 CR168 (WH-GN) 20 CTRL MOD. - PYROTECHNIC STEERING COLUMN +
2 RR168 (BU-WH) 20 CTRL MOD. - PYROTECHNIC STEERING COLUMN -

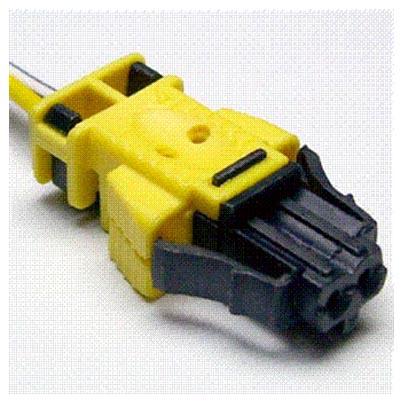

Available Pigtail Kits
Pigtail Kit Part Number WPT-1229
G09131227
Service Part Number: BU2Z-14S411-BNA
Gauge: 20
Pin material: FCI - Airbag
Cavities:
Vehicle Uses
  • Deployable Steering Column
