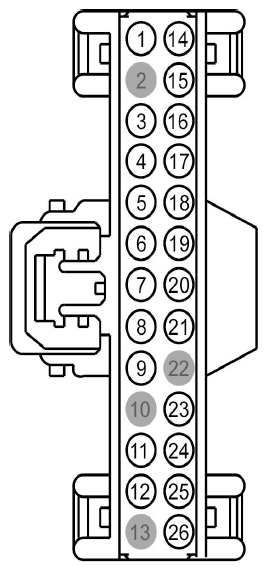

| 1 |
CLN25 (VT) |
22 |
RELAY - PUDDLE LAMPS (KERB ILLUM.) |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
CLS54 (BU-OG) |
22 |
LAMP - TURN REAR RIGHT # SIGNAL OUT |
|
| 4 |
CPL60 (BN-YE) |
22 |
SWITCH - LIFTGATE GLASS RELEASE |
|
| 5 |
CPL31 (WH) |
22 |
SWITCH - LATCH PASSENGER # AJAR |
|
| 6 |
CPK19 (BU-GN) |
22 |
SWITCH - LOCK DRIVER |
|
| 7 |
CMC25 (WH-VT) |
22 |
SWITCH - PARKING BRAKE |
|
| 8 |
CPK23 (YE-VT) |
22 |
SWITCH - HANDLE UNLOCK DRIVER |
|
| 9 |
CPL26 (GN-VT) |
22 |
SWITCH - LATCH DRIVER # AJAR |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
CPK31 (YE-GN) |
26 |
SWITCH - KEYLESS KEYPAD LINE C |
|
| 12 |
VDN03 (GY-VT) |
22 |
CTRL MOD. - LIN BUS # SPDJB 3 |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
CLS23 (GY-OG) |
18 |
CTRL MOD. - TURN LAMP LEFT REAR |
|
| 15 |
CLS27 (GN-OG) |
18 |
CTRL MOD. - TURN LAMP RIGHT REAR |
|
| 16 |
CLS55 (GN-BU) |
22 |
LAMP - TURN REAR LEFT # SIGNAL OUT |
|
| 17 |
CPL74 (YE-BU) |
22 |
SWITCH - LIFTGATE/DECKLID/CARGO # RESET |
|
| 18 |
CPK30 (VT-GN) |
26 |
SWITCH - KEYLESS KEYPAD LINE B |
|
| 19 |
CPL58 (GY-OG) |
22 |
SWITCH - LIFTGATE/DECKLID # GLASS AJAR |
|
| 20 |
CPL36 (GN) |
22 |
SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) |
|
| 21 |
CPL39 (YE) |
22 |
SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR) |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
CPL60 (BN-YE) |
22 |
SWITCH - LIFTGATE GLASS RELEASE |
police |
| 24 |
CPK29 (GY-BU) |
26 |
SWITCH - KEYLESS KEYPAD LINE A |
|
| 25 |
CPW01 (BN-BU) |
22 |
CTRL MOD. - POWER WINDOW GLOBAL SET + |
|
| 26 |
CPK28 (WH-GN) |
22 |
CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION |
|
