HVAC Module, DATC Connector End View (C228C)

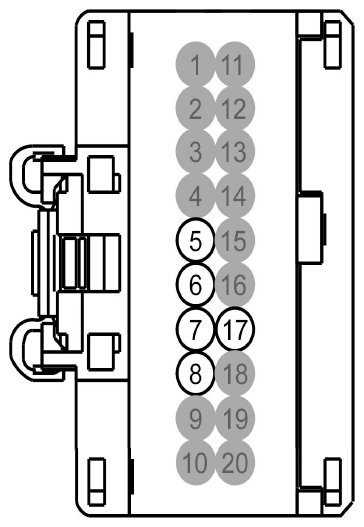

Fig 1: Identifying HVAC Module (DATC) Connector (C228C)
G09130701Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Circuit Function Qualifier
1 * * Not Used
2 * * Not Used
3 * * Not Used
4 * * Not Used
5 VLN50 (YE-BU) 22 CTRL MOD. - AMBIENT LIGHTING ZONE 2 # LED BLUE
6 VLN49 (YE-GN) 22 CTRL MOD. - AMBIENT LIGHTING ZONE 2 # LED GREEN
7 VLN48 (YE-OG) 22 CTRL MOD. - AMBIENT LIGHTING ZONE 2 # LED RED
8 GD374 (BK-WH) 22 GROUND - TUNNEL (BC3T)
9 * * Not Used
10 * * Not Used
11 * * Not Used
12 * * Not Used
13 * * Not Used
14 * * Not Used
15 * * Not Used
16 * * Not Used
17 RLN44 (BN) 22 CTRL MOD. - AMBIENT LIGHTING ZONE 1 OR NON-ZONE # LED -
18 * * Not Used
19 * * Not Used
20 * * Not Used
