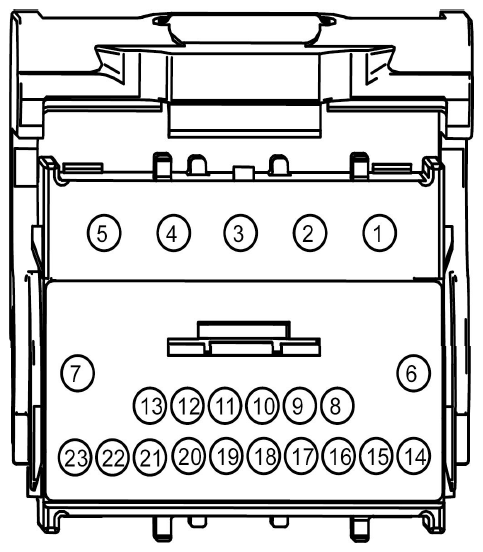

| 1 |
* |
* |
Not Used |
|
| 2 |
32-AA59 (WH-BK) |
16 |
DOOR LATCH ~UNIT *LOCK/UNLOCK, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 3 |
32-KA11 (WH-BK) |
16 |
FRONT~WIPER ~MOTOR *SPEED 2, SWITCHED BETWEEN: BATTERY VOLTAGE OR GROUND |
|
| 4 |
32-KA9 (WH-BU) |
16 |
FRONT~WIPER ~MOTOR *END SWITCH, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 5 |
32-KA28 (WH-RD) |
16 |
REAR~WIPER ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
15-KA28 (GN-BU) |
16 |
REAR~WIPER ~MOTOR, BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
15-DK20 (GN-OG) |
22 |
GENERIC~ELECTRONIC ~MODULE, BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 11 |
15S-LG28 (GN-WH) |
20 |
TRANSMISSION ~SWITCH *BACKUP LAMP (DESTINATION NOTE PF9), SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 12 |
31S-HB7 (BK-BU) |
18 |
HEATED WINDHSHIELD RELAY CONTROL |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
