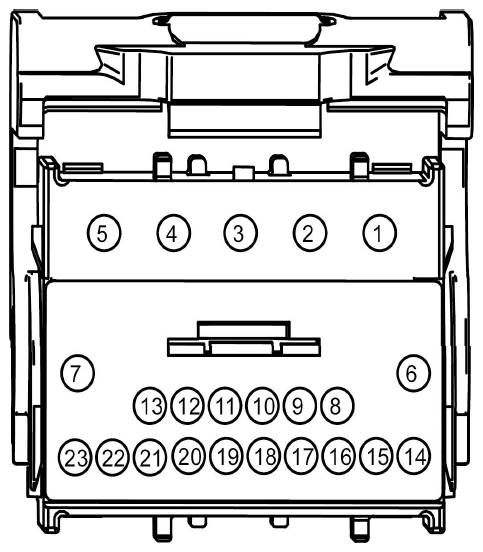

| 1 |
32-KA9 (WH-BU) |
18 |
FRONT~WIPER ~MOTOR *END SWITCH, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 2 |
91-DK20 (BK-RD) |
18 |
GENERIC~ELECTRONIC ~MODULE, GROUND |
|
| 3 |
32-KA34 (WH-BK) |
16 |
TWO WAY~WASHER~PUMP ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 3 |
33-KA34 (YE-BK) |
16 |
TWO WAY~WASHER~PUMP ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 4 |
32-KA34 (WH-BK) |
16 |
TWO WAY~WASHER~PUMP ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 4 |
33-KA34 (YE-BK) |
16 |
TWO WAY~WASHER~PUMP ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 5 |
15-KA9 (GN-RD) |
16 |
FRONT~WIPER ~MOTOR *END SWITCH, BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 6 |
15S-LE14 (GN-RD) |
18 |
HEAD LAMPS ON ~SWITCH, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 7 |
8-KA46 (WH-BU) |
22 |
FRONT~WIPER~VARIABLE INTERMITTENT ~SWITCH *2, SIGNAL 1 |
|
| 8 |
31S-HB9 (BK-WH) |
22 |
DEFROST~SWITCH, SWITCHED GROUND POWER RETURN |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
31S-HB22 (BK-GN) |
22 |
REAR WINDOW~HEATER ~SWITCH, SWITCHED GROUND POWER RETURN |
|
| 12 |
15S-HB20 (GN-BK) |
22 |
REAR WINDOW~HEATER ~RELAY, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
8-KA47 (WH-GN) |
22 |
FRONT~WIPER~VARIABLE INTERMITTENT ~SWITCH *3, SIGNAL 1 |
|
| 15 |
31S-GJ7 (BK-BU) |
22 |
HORN ~RELAY, SWITCHED GROUND POWER RETURN |
|
| 16 |
91S-LG8 (BK-OG) |
22 |
HAZARD ~SWITCH, SWITCHED GROUND |
|
| 17 |
49S-LG18 (BU) |
18 |
RIGHT FRONT~TURN SIGNAL ~LAMP, SWITCHED PULSED POWER FEED, OVERLOAD PROTECTED |
|
| 18 |
49S-LG1 (BU) |
18 |
LEFT FRONT~TURN SIGNAL ~LAMP, SWITCHED PULSED POWER FEED, OVERLOAD PROTECTED |
|
| 19 |
15S-LD13 (GN-OG) |
20 |
REAR~FOG LAMP ~INDICATOR, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 20 |
15S-LD7 (GN-BU) |
18 |
FRONT FOG LAMPS |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
5-EC14 (BU-BK) |
20 |
GENERIC~ELECTRONIC ~MODULE *, DATA LINK/BUS NEGATIVE (LOGIC RETURN) MS CAN- |
|
| 23 |
4-EC14 (GY-OG) |
20 |
DATA LINK ~CONNECTOR *, DATA LINK/BUS POSITIVE MS CAN+ |
|
