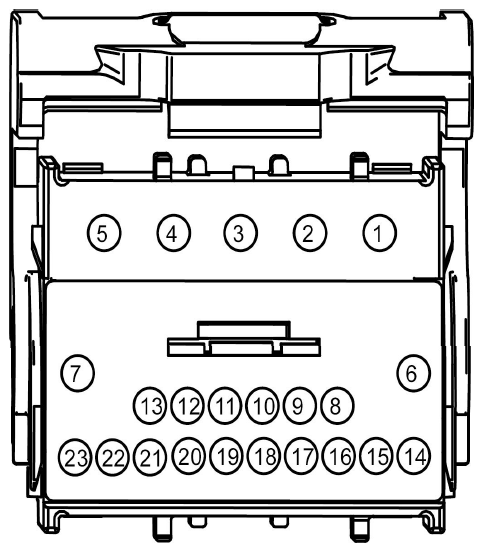

| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
29-GJ6 (OG-YE) |
18 |
HORN, BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES |
|
| 4 |
29-GJ8 (OG) |
20 |
HORN ~RELAY *POWER, BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES |
|
| 5 |
32-AA27 (WH-GN) |
22 |
TAILGATE/DECKLID ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE OR GROUND |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
31S-AA63 (BK-OG) |
22 |
DOOR LATCH ~UNIT *LOCK SWITCH, SWITCHED GROUND POWER RETURN |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
91S-KA35 (BK-BU) |
22 |
REAR~WIPER ~SWITCH, SWITCHED GROUND |
|
| 15 |
32-FA76 (WH-BU) |
22 |
RECIRCUL.~DOOR ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 16 |
33-FA76 (YE-BU) |
22 |
RECIRCUL.~DOOR ~MOTOR, SWITCHED BETWEEN: BATTERY VOLTAGE, GROUND OR OPEN CIRCUIT. |
|
| 17 |
15-FA28 (GN-YE) |
22 |
RECIRCUL.~VALVE ~DIODE, BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 18 |
31S-AA63 (BK-OG) |
22 |
DOOR LATCH ~UNIT *LOCK SWITCH, SWITCHED GROUND POWER RETURN |
|
| 19 |
91S-FA9 (BK-GN) |
22 |
A/C ~INDICATOR, SWITCHED GROUND |
|
| 20 |
29-DK20 (OG-GN) |
22 |
GENERIC~ELECTRONIC ~MODULE, BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
91S-FA20 (BK-YE) |
22 |
DE ICING ~SWITCH, SWITCHED GROUND |
|
| 23 |
91S-KA11 (BK-RD) |
22 |
FRONT~WIPER ~MOTOR *SPEED 2, SWITCHED GROUND |
|
