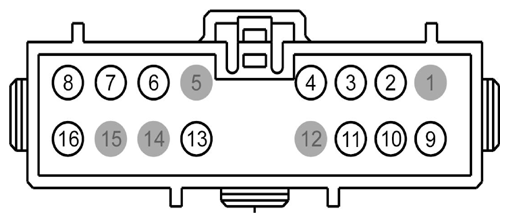

Main Light Switch Connector End View (C205)
Pin 4 - 15S-LE6 (GN-YE) - DAYTIME~RUNNING LIGHT ~RELAY, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN, Gauge 20
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | 15S-LD6 (GN-YE) | 22 | DRIVER SIDE~REAR FOG ~LAMP, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 3 | 15-LD1 (GN-YE) | 22 | FRONT FOG LAMP SWITCH, BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 4 | 15S-LE6 (GN-YE) | 20 | DAYTIME~RUNNING LIGHT ~RELAY, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 5 | * | * | Not Used | |
| 6 | 15S-LE19 (GN-BU) | 18 | LOW BEAM ~RELAY, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 7 | 15-LD16 (GN-RD) | 22 | REAR~FOG LAMP ~SWITCH, BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 8 | 15-LE29 (GN-BK) | 18 | LIGHT ~SWITCH, BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 9 | 29S-DA2 (OG-BU) | 22 | 2.SPLICE, SWITCHED BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES | |
| 10 | 31-LE29 (BK) | 20 | LIGHT ~SWITCH, GROUND POWER RETURN | |
| 11 | 29-LE29 (OG-BK) | 20 | LIGHT ~SWITCH, BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES | |
| 12 | * | * | Not Used | |
| 13 | 29S-LF1 (OG-YE) | 18 | 1.SPLICE OR BUSBAR *SWITCHED BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | 29S-LF25 (OG-GN) | 18 | PARKING LAMPS ON INPUT~GEM | |
| 16 | 29S-LF5 (OG-BU) | 20 | 5.SPLICE OR BUSBAR, SWITCHED BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES |
| Available Pigtail Kits | |

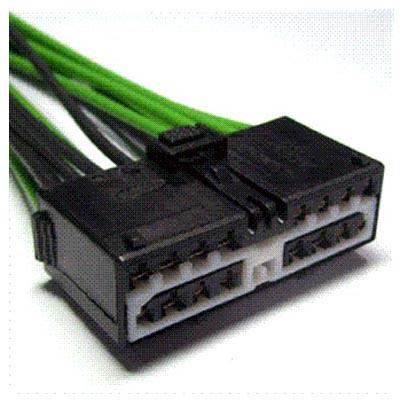

| Pigtail Kit Part Number WPT-716 | Service Part Number: 3U2Z-14S411-EKAA Gauge: 16 Pin material: Tin Cavities: 16 Vehicle Uses
|

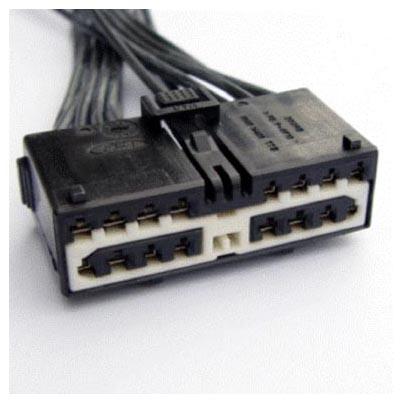

| Pigtail Kit Part Number WPT-1179 | Service Part Number: 3U2Z-14S411-EKAB Gauge: 14 Pin material: Tin & Silver Cavities: 16 Vehicle Uses
|
