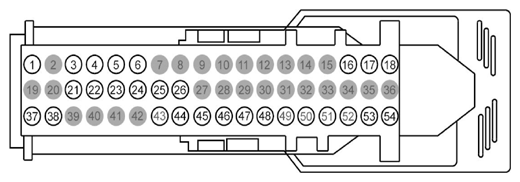

| 1 |
29-MC12 (OG-YE) |
18 |
FUSE OUTPUT OR CIRCUIT BREAKER |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
8-MD27 (WH-BU) |
20 |
RADIO~INTERFACE ~MODULE, SIGNAL 1 |
|
| 4 |
91-MD27 (WH-RD) |
20 |
CTRL MOD. - AUDIO # RADIO LEFT |
|
| 5 |
8-MC8 (WH-BU) |
20 |
MICROPHONE ~UNIT, SIGNAL 1 |
|
| 6 |
3-MC8 (BK) |
20 |
MICROPHONE - PHONE/VOICE CONTROL SHIELD |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
4-EC1 (GY-RD) |
20 |
DATA LINK ~CONNECTOR *, DATA LINK/BUS POSITIVE MS CAN+ |
|
| 17 |
5-EC1 (BU-RD) |
20 |
INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA LOW |
|
| 18 |
89-MC8 (WH-RD) |
20 |
MICROPHONE ~UNIT, POWER |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
3-MD27 (BK) |
20 |
RADIO~INTERFACE ~MODULE, AUDIO REFERENCE (RETURN/SHIELD) |
|
| 22 |
3-MD27 (BK) |
22 |
RADIO~INTERFACE ~MODULE, AUDIO REFERENCE (RETURN/SHIELD) |
|
| 23 |
10-MD27 (BN-RD) |
22 |
CTRL MOD. - AUDIO # RADIO RIGHT |
|
| 24 |
9-MD27 (BN-RD) |
22 |
CTRL MOD. - AUDIO # RADIO RIGHT |
|
| 25 |
8-MD27 (GY-RD) |
22 |
RADIO~INTERFACE ~MODULE, SIGNAL 1 |
|
| 26 |
91-MD27 (YE-RD) |
22 |
CTRL MOD. - AUDIO # RADIO LEFT |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
* |
* |
Not Used |
|
| 29 |
* |
* |
Not Used |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
* |
* |
Not Used |
|
| 32 |
* |
* |
Not Used |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
* |
* |
Not Used |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
91-MC12 (BK-YE) |
18 |
GROUND - PILLAR A LEFT # 3RD STUD |
|
| 38 |
91-MC12 (BK-YE) |
18 |
GROUND - PILLAR A LEFT # 3RD STUD |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
* |
* |
Not Used |
|
| 41 |
* |
* |
Not Used |
|
| 42 |
* |
* |
Not Used |
|
| 43 |
* |
* |
Not Used |
|
| 44 |
3-MD27 (BK) |
22 |
RADIO~INTERFACE ~MODULE, AUDIO REFERENCE (RETURN/SHIELD) |
|
| 45 |
8-MD27 (GY-RD) |
22 |
RADIO~INTERFACE ~MODULE, SIGNAL 1 |
|
| 46 |
91-MD27 (Y-RD) |
22 |
CTRL MOD. - AUDIO # EXT. AUX IN |
|
| 47 |
10-MD27 (BN-RD) |
22 |
CTRL MOD. - AUDIO # RADIO RIGHT |
|
| 48 |
9-MD27 (BU-RD) |
22 |
CTRL MOD. - AUDIO # RADIO RIGHT |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
* |
* |
Not Used |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
* |
* |
Not Used |
|
| 53 |
4-EC1 (GY-RD) |
20 |
DATA LINK ~CONNECTOR *, DATA LINK/BUS POSITIVE MS CAN+ |
|
| 54 |
5-EC1 (BU-RD) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
