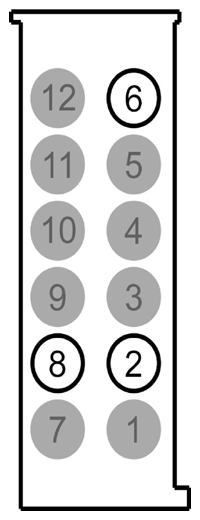

In-Dash Computer Junction Box Connector End View (C2364D)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | 15S-MD7 (GN-BU) | 22 | ANTENNA ~MODULE, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | 8-MD26 (WH-BK) | 22 | RADIO~REMOTE CONTROL ~SWITCH, SIGNAL 1 | |
| 7 | * | * | Not Used | |
| 8 | 9-MD26 (BN-YE) | 22 | RADIO~REMOTE CONTROL ~SWITCH, SIGNAL RETURN (REFERENCE/GROUND) | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used |

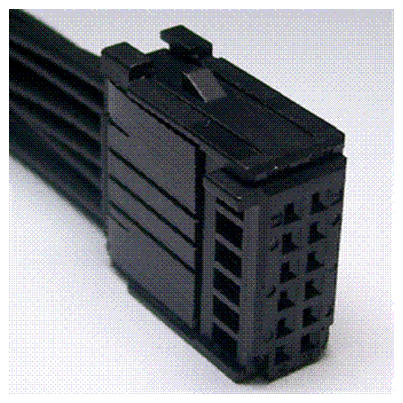

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1265 | Service Part Number: CU2Z-14S411-NA Gauge: 20 Pin material: Tin (greased) Cavities: 12 Vehicle Uses
|
