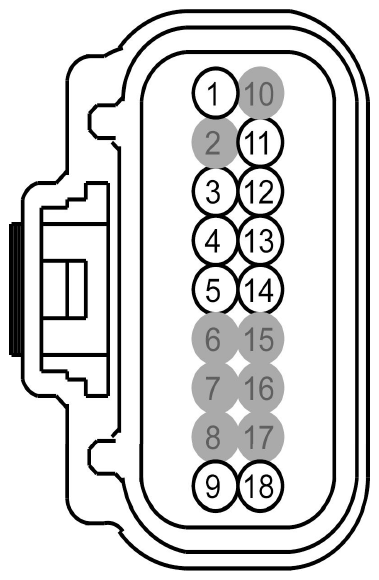

| 1 |
14-JA60 (VT) |
20 |
OCCUPANT~CLASSIFICATION ~MODULE, BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
7-JA52 (YE-GN) |
22 |
PASSENGER~SEAT WEIGHT ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 4 |
8-JA52 (WH-GN) |
22 |
PASSENGER~SEAT WEIGHT ~SENSOR, SIGNAL 1 |
|
| 5 |
9-JA52 (BN-GN) |
22 |
PASSENGER~SEAT WEIGHT ~SENSOR, SIGNAL RETURN (REFERENCE/GROUND) |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
5-JA60 (BU-WH) |
20 |
OCCUPANT~CLASSIFICATION ~MODULE, DATA LINK/BUS NEGATIVE (LOGIC RETURN) MS CAN- |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
7-JA59 (YE-RD) |
22 |
PASSENGER~SEAT BELT~TENSION ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 12 |
8-JA59 (WH-RD) |
22 |
PASSENGER~SEAT BELT~TENSION ~SENSOR, SIGNAL 1 |
|
| 13 |
9-JA59 (BN-RD) |
22 |
PASSENGER~SEAT BELT~TENSION ~SENSOR, SIGNAL RETURN (REFERENCE/GROUND) |
|
| 14 |
91-JA60 (BK-OG) |
20 |
OCCUPANT~CLASSIFICATION ~MODULE, GROUND |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
4-JA60 (GY-VT) |
20 |
OCCUPANT~CLASSIFICATION ~MODULE, DATA LINK/BUS POSITIVE MS CAN+ |
|
