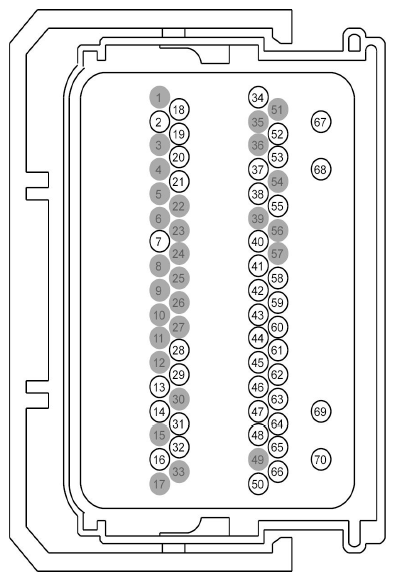

| 1 |
* |
* |
Not Used |
|
| 2 |
91S-RE8 (BK-YE) |
20 |
POWERTRAIN~CONTROL ~MODULE, SWITCHED GROUND |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
31-BB16 (BK) |
20 |
STARTER~INHIBIT ~RELAY (CONTROLD BY MB, PF), GROUND POWER RETURN |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
15S-LG23 (GN-WH) |
18 |
STOP~LAMP ~SWITCH (BPP), SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 14 |
30-DJ1 (RD) |
20 |
1.AUX CONNECTOR, BATTERY VOLTAGE |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
50-BB14 (GY-RD) |
18 |
STARTER ~SWITCH, BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
31-PA17 (BK) |
20 |
HIGH SPEED~ENGINE~COOLING FAN ~RELAY (HFC), GROUND POWER RETURN |
|
| 19 |
15-PC35 (GN-BU) |
20 |
FUEL~PUMP ~RELAY (FP), BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 20 |
91S-RL3 (BK-OG) |
18 |
CANISTER~VENT~VALVE ~SOLENOID, SWITCHED GROUND |
|
| 21 |
29-RH6 (OG) |
20 |
FUEL~PUMP ~RELAY *POWER, BATTERY VOLTAGE |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
* |
* |
Not Used |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
8-RJ30 (WH) |
20 |
ACCL. PEDAL~DEMAND ~SENSOR, SIGNAL 1 |
|
| 29 |
8-RJ35 (WH-RD) |
20 |
ACCL. PEDAL~DEMAND 2 ~SENSOR, SIGNAL 1 |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
8-FA88 (WH-VT) |
18 |
A/C HEAD~PRESSURE~TRANSDUCER ~SENSOR, SIGNAL 1 |
|
| 32 |
30S-RH6 (RD-OG) |
18 |
FUEL~PUMP ~MONITOR (FPM) |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
30-PA7 (RD) |
20 |
ENGINE~COOLING FAN ~RELAY, (LFC) BATTERY VOLTAGE, INCL. PRIMARY FUSED HOT AT ALL TIMES |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
50-BB15 (GY-OG) |
18 |
NEUTRAL SAFETY ~SWITCH *DESTINATION NOTE: PF9, BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START |
|
| 38 |
91S-RH9 (BK-BU) |
20 |
POWERTRAIN~CONTROL~MODULE ~RELAY, SWITCHED GROUND |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
8-RJ22 (WH-BU) |
20 |
MASS~AIR FLOW (MAF) ~SENSOR, SIGNAL 1 |
|
| 41 |
9-RJ22 (BN-BU) |
20 |
MASS~AIR FLOW ~SENSOR, SIGNAL RETURN (MAFRTN) |
|
| 42 |
15-RE17 (GN-BU) |
18 |
IGNITION SWITCH POWER |
|
| 43 |
5-EC7 (BU-RD) |
20 |
POWERTRAIN~CONTROL ~MODULE *, DATA LINK/BUS NEGATIVE (LOGIC RETURN) HS CAN- |
|
| 44 |
9-RJ30 (BN) |
20 |
ACCL. PEDAL~DEMAND ~SENSOR, SIGNAL RETURN (REFERENCE/GROUND) |
|
| 45 |
7-RJ30 (YE) |
20 |
ACCL. PEDAL~DEMAND ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 46 |
91S-PG6 (BK-YE) |
18 |
BRAKE~PEDAL ~SWITCH (BPS) (SPEED CONTROL), SWITCHED GROUND |
|
| 47 |
8-RJ17 (WH-VT) |
20 |
INTAKE AIR~TEMPERATURE (IAT) ~SENSOR, SIGNAL 1 |
|
| 48 |
9-PG13 (WH) |
20 |
STEERING WHEEL ~SWITCH *SPEED CONTROL (ME9), SIGNAL RETURN (REFERENCE/GROUND) |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
31-RE8 (BK) |
18 |
POWERTRAIN~CONTROL ~MODULE, GROUND POWER RETURN |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
7-FA88 (YE-VT) |
18 |
A/C HEAD~PRESSURE~TRANSDUCER ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 53 |
30S-DJ1 (RD-YE) |
20 |
1.AUX CONNECTOR, SWITCHED BATTERY VOLTAGE |
|
| 54 |
* |
* |
Not Used |
|
| 55 |
8-RL25 (WH-RD) |
20 |
VAPOR~MANAGEMENT~VALVE ~SOLENOID, SIGNAL 1 (EVAPCP) |
|
| 56 |
* |
* |
Not Used |
|
| 57 |
* |
* |
Not Used |
|
| 58 |
9-FA1 (BN-RD) |
18 |
1.SPLICE OR BUSBAR, SIGNAL RETURN (REFERENCE/GROUND) |
|
| 59 |
4-EC7 (GY-RD) |
20 |
POWERTRAIN~CONTROL ~MODULE *, DATA LINK/BUS POSITIVE HS CAN+ |
|
| 60 |
9-RJ35 (BN-RD) |
20 |
ACCL. PEDAL~DEMAND 2 ~SENSOR, SIGNAL RETURN (REFERENCE/GROUND) |
|
| 61 |
7-RJ35 (YE-RD) |
20 |
ACCL. PEDAL~DEMAND 2 ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 62 |
30-RE8 (RD) |
20 |
POWERTRAIN~CONTROL ~MODULE, BATTERY VOLTAGE, INCL. PRIMARY FUSED HOT AT ALL TIMES |
|
| 63 |
4-EE14 (GY-VT) |
20 |
POWERTRAIN~CONTROL ~MODULE *, DATA LINK/BUS POSITIVE FEPS |
|
| 64 |
8-PG13 (WH) |
20 |
STEERING WHEEL ~SWITCH *SPEED CONTROL (ME9), SIGNAL 1 |
|
| 65 |
8-RJ13 (WH-VT) |
20 |
FUEL TANK~PRESS.TRANSDUCER ~SENSOR, SIGNAL 1 |
|
| 66 |
7-RJ13 (YE-VT) |
18 |
FUEL TANK~PRESS.TRANSDUCER ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 67 |
15S-RE21 (GN-OG) |
18 |
POWERTRAIN~CONTROL ~MODULE *2, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 68 |
15S-RE8 (GN-YE) |
18 |
POWERTRAIN~CONTROL ~MODULE, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 69 |
31-RE21 (BK) |
18 |
POWERTRAIN~CONTROL ~MODULE *2, GROUND POWER RETURN |
|
| 70 |
31-RE25 (BK) |
18 |
POWERTRAIN~CONTROL ~MODULE *3, GROUND POWER RETURN |
|
