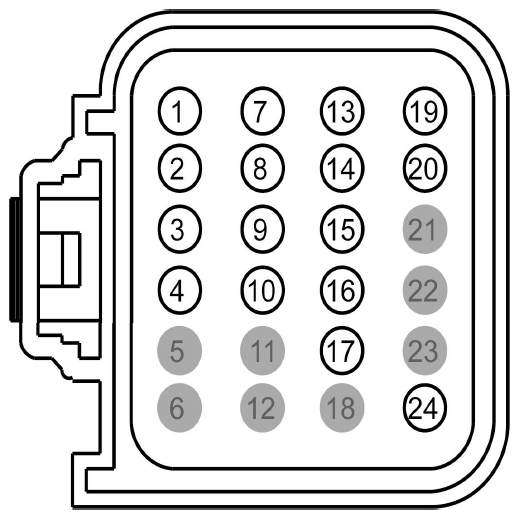

| 1 |
91S-JA8 (BK-OG) |
20 |
DRIVER~AIR BAG ~UNIT *SQUIP 1, SWITCHED GROUND |
|
| 2 |
15S-JA8 (GN-RD) |
20 |
DRIVER~AIR BAG ~UNIT *SQUIP 1, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 3 |
15S-JA48 (GN-BK) |
20 |
DRIVER~AIR BAG ~UNIT *SQUIP 2, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 4 |
91S-JA48 (BK-GN) |
20 |
DRIVER~AIR BAG ~UNIT *SQUIP 2, SWITCHED GROUND |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
91S-JA32 (BK-YE) |
20 |
PASSENGER~AIR BAG ~UNIT *SQUIP 2, SWITCHED GROUND |
|
| 8 |
15S-JA32 (GN-YE) |
20 |
PASSENGER~AIR BAG ~UNIT *SQUIP 2, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 9 |
15S-JA31 (GN-WH) |
20 |
PASSENGER~AIR BAG ~UNIT *SQUIP 1, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
| 10 |
91S-JA31 (BK-WH) |
20 |
PASSENGER~AIR BAG ~UNIT *SQUIP 1, SWITCHED GROUND |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
9-JA49 (BN) |
20 |
FRONT CRASH ~SENSOR, SIGNAL RETURN (REFERENCE/GROUND) |
|
| 14 |
7-JA49 (YE) |
20 |
FRONT CRASH ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 15 |
7-JA49 (YE) |
20 |
FRONT CRASH ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY |
|
| 16 |
9-JA49 (BN) |
20 |
FRONT CRASH ~SENSOR, SIGNAL RETURN (REFERENCE/GROUND) |
|
| 17 |
91S-JA56 (BK-RD) |
22 |
PASSENGER~AIR BAG~DISABLE ~INDICATOR, SWITCHED GROUND |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
4-EC5 (GY-RD) |
20 |
5.SPLICE OR BUSBAR, DATA LINK/BUS POSITIVE MS CAN+ |
|
| 20 |
5-EC5 (BU-RD) |
20 |
5.SPLICE OR BUSBAR, DATA LINK/BUS NEGATIVE (LOGIC RETURN) MS CAN- |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
15-JA10 (GN-OG) |
22 |
AIR BAG ~MODULE, BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN |
|
