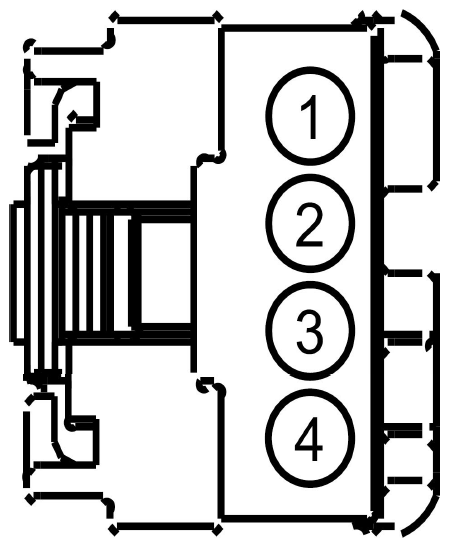

Steering Angle Sensor Module (SASM) Connector End View (C226)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 91-CE8 (BK-OG) | 22 | STEERING~POSITION ~SENSOR (POWER STEERING), GROUND | |
| 2 | 5-EC7 (BU-RD) | 20 | POWERTRAIN~CONTROL ~MODULE *, DATA LINK/BUS NEGATIVE (LOGIC RETURN) HS CAN- | |
| 3 | 4-EC7 (GY-RD) | 20 | POWERTRAIN~CONTROL ~MODULE *, DATA LINK/BUS POSITIVE HS CAN+ | |
| 4 | 15-CE8 (GN-RD) | 22 | STEERING~POSITION ~SENSOR (POWER STEERING), BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN |

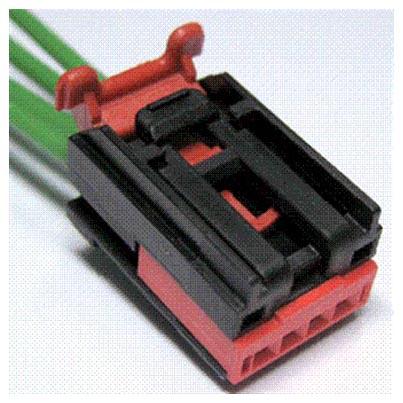

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1154 | Service Part Number: 9U2Z-14S411-ACA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses
|
