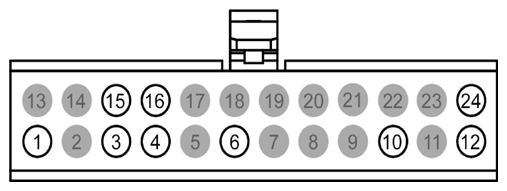

| 1 |
GND1 (BK-GY) |
22 |
GROUND |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
TXD (YE) |
22 |
SERIAL TRANSMIT |
|
| 4 |
RXD (BU) |
22 |
SERIAL RECEIVE |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
CGND (BK) |
22 |
COMMON GROUND |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
IGRUN-C (WH-BN) |
22 |
FUSE - 33 OR CIRCUIT BREAKER |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
VB1 (GY-RD) |
22 |
FUSE - 5 OR CIRCUIT BREAKER |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
HSC1-C (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 16 |
HSC2-C (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
5VTB (WH) |
22 |
5V TELEMATICS MODULE |
|
