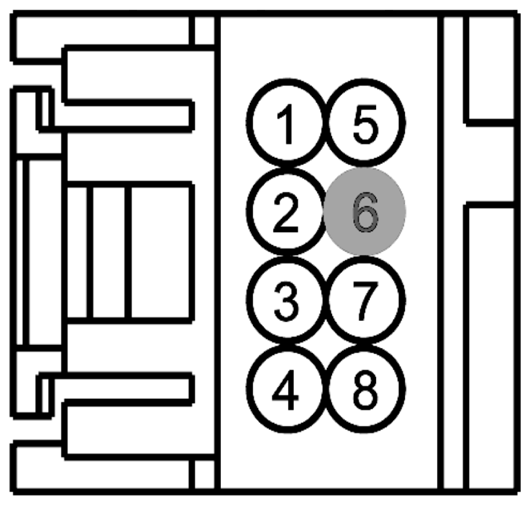

Front Controls Interface Module (FCIM) Connector End View (C2402)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CLS32 (BN-YE) | 26 | SWITCH - HAZARD | |
| 2 | CPL87 (BN) | 26 | DOOR LOCK CONTROL SWITCH INDICATOR (LED) | |
| 3 | CCD15 (WH-OG) | 20 | CTRL MOD. - ILLUMINATION SWITCH CDC | |
| 4 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | |
| 5 | GD133 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) | |
| 6 | * | * | Not Used | |
| 7 | VDB13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | 8 display |
| 7 | VMC29 (YE) | 22 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | 4.2 display |
| 8 | SBP06 (BN-RD) | 18 | FUSE OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-991 |
Service Part Number: 3U2Z-14S411-LCB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
