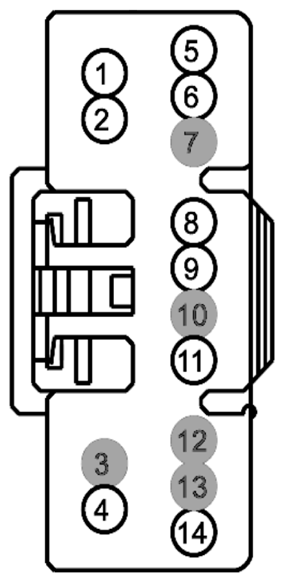

| 1 |
CBP80 (OG-BK) |
14 |
FUSE OR CIRCUIT BREAKER |
|
| 2 |
CPR22 (WH-BN) |
22 |
FUSE - 38 OR CIRCUIT BREAKER |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
GD138 (BK-WH) |
14 |
GROUND - COWL SIDE/PILLAR A LEFT |
|
| 5 |
CPR31 (VT-BN) |
22 |
SWITCH - MOON/SUN ROOF OPEN |
|
| 6 |
CPR40 (YE-OG) |
22 |
SWITCH - MOON/SUN ROOF CLOSE |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
CPR86 (GY-BN) |
22 |
SWITCH - SHADE MOON/SUN ROOF OPEN |
|
| 9 |
CPR85 (GN-WH) |
22 |
SWITCH - SHADE MOON/SUN ROOF CLOSE |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
VMC05 (VT-OG) |
22 |
CTRL MOD. - VEHICLE SPEED OUTPUT (VSOUT) |
early production |
| 12 |
* |
* |
Not Used |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
CPR90 (BU-OG) |
22 |
CTRL MOD. - MOON/SUN ROOF # GLOBAL OPEN/CLOSE |
early production |
