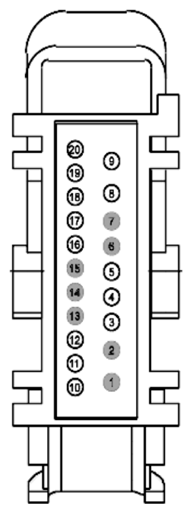

Body Control Module (BCM) Connector End View (C2280F)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
SBP78 (BN-RD) |
22 |
FUSE OR CIRCUIT BREAKER |
|
| 3 |
SBP78 (BN-RD) |
18 |
FUSE OR CIRCUIT BREAKER |
|
| 4 |
CBP86 (WH-BU) |
20 |
FUSE OR CIRCUIT BREAKER |
|
| 5 |
SBP71 (WH-RD) |
20 |
FUSE OR CIRCUIT BREAKER |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
SBP06 (BN-RD) |
14 |
FUSE OR CIRCUIT BREAKER |
|
| 9 |
CBP80 (OG-BK) |
14 |
FUSE OR CIRCUIT BREAKER |
|
| 10 |
CBP59 (BN-WH) |
22 |
FUSE OR CIRCUIT BREAKER |
|
| 11 |
CBP76 (BU-BN) |
22 |
FUSE OR CIRCUIT BREAKER |
|
| 12 |
CBP60 (YE-VT) |
20 |
FUSE OR CIRCUIT BREAKER |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
SBP08 (VT-RD) |
22 |
FUSE OR CIRCUIT BREAKER |
|
| 17 |
CBP85 (YE) |
22 |
FUSE OR CIRCUIT BREAKER |
|
| 18 |
SBP07 (WH-RD) |
22 |
FUSE OR CIRCUIT BREAKER |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
SBP26 (YE-RD) |
20 |
FUSE OR CIRCUIT BREAKER |
|
