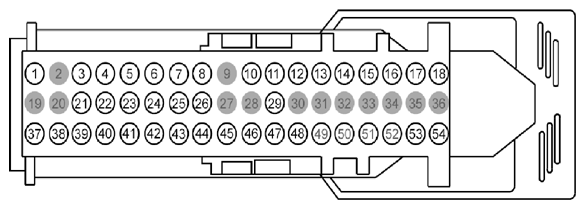

| 1 |
SBP03 (BU-RD) |
18 |
FUSE - 3 OR CIRCUIT BREAKER |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
VMN14 (WH-VT) |
22 |
CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) |
|
| 4 |
RMN14 (GY-BN) |
22 |
CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) |
|
| 5 |
VMN07 (GY) |
20 |
CTRL MOD. - AUDIO # NAVIGATION VOICE |
|
| 6 |
DMN07 (BK) |
20 |
CTRL MOD. - AUDIO # NAVIGATION VOICE |
|
| 7 |
VME42 (VT-BN) |
22 |
CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO RIGHT |
Navigator |
| 8 |
RME42 (YE-BU) |
22 |
CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO RIGHT |
Navigator |
| 9 |
* |
* |
Not Used |
|
| 10 |
VME41 (GN-OG) |
22 |
CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO LEFT |
Navigator |
| 11 |
RME41 (BU-BN) |
22 |
CTRL MOD. - AUDIO # SATELLITE DIGITAL RADIO LEFT |
Navigator |
| 12 |
VMN01 (BU-BN) |
20 |
CTRL MOD. - NAVIGATION # MICROPHONE OUT |
|
| 13 |
RMN01 (GN) |
20 |
CTRL MOD. - NAVIGATION # MICROPHONE OUT |
|
| 14 |
VME54 (BU-OG) |
20 |
SWITCH - REDUNDANT AUDIO 2 - SWC2 + |
|
| 15 |
RME54 (WH-VT) |
20 |
SWITCH - REDUNDANT AUDIO 2 - SWC2 - |
|
| 16 |
VDB06 (GY-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 17 |
VDB07 (VT-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 18 |
VMM23 (BN-VT) |
20 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # MICROPHONE PHONE/VOICE CONTROL |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
DMN14 (OG) |
20 |
CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) |
|
| 22 |
DME58 (OG) |
20 |
CTRL MOD. - AUDIO # OUTPUT 2 |
|
| 23 |
VME59 (YE-OG) |
22 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 |
|
| 24 |
RME59 (WH-GN) |
22 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 |
|
| 25 |
VME58 (YE-VT) |
22 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 |
|
| 26 |
RME58 (BN-BU) |
22 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
* |
* |
Not Used |
|
| 29 |
DMN01 (OG) |
20 |
CTRL MOD. - NAVIGATION # MICROPHONE OUT |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
* |
* |
Not Used |
|
| 32 |
* |
* |
Not Used |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
* |
* |
Not Used |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
GD114 (BK-BU) |
18 |
GROUND - CROSS CAR BEAM |
|
| 38 |
GD114 (BK-BU) |
18 |
GROUND - CROSS CAR BEAM |
|
| 39 |
DME52 (OG) |
20 |
CTRL MOD. - STEREO # LEFT |
|
| 40 |
VME52 (BU) |
22 |
SWITCH - STEREO IN LEFT + |
|
| 41 |
RME52 (GY-OG) |
22 |
SWITCH - STEREO IN LEFT - |
|
| 42 |
VME53 (VT-GN) |
20 |
SWITCH - STEREO IN RIGHT + |
Navigator with navigation |
| 42 |
VME53 (VT-GN) |
22 |
SWITCH - STEREO IN RIGHT + |
|
| 43 |
RME53 (BN-WH) |
20 |
SWITCH - STEREO IN RIGHT - |
Navigator with navigation |
| 43 |
RME53 (BN-WH) |
22 |
SWITCH - STEREO IN RIGHT - |
|
| 44 |
DME45 (OG) |
20 |
JACK - AUDIO # EXT. AUX IN |
|
| 45 |
VME45 (BU) |
22 |
JACK - AUDIO # EXT. AUX IN LEFT (+) |
|
| 46 |
RME45 (YE-GN) |
22 |
JACK - AUDIO # EXT. AUX IN LEFT (-) |
|
| 47 |
VME46 (BU-GN) |
22 |
JACK - AUDIO # EXT. AUX IN RIGHT (+) |
|
| 48 |
RME46 (WH-GN) |
22 |
JACK - AUDIO # EXT. AUX IN RIGHT (-) |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
* |
* |
Not Used |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
* |
* |
Not Used |
|
| 53 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH (HSCAN +) |
|
| 54 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW (HSCAN-) |
|
