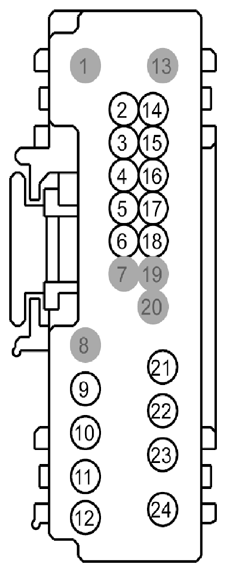

Audio Digital Signal Processing (DSP) Module Connector End View (C2364A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | RME28 (BN-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP | |
| 3 | RME02 (YE) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR | |
| 4 | RME01 (GY) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR | |
| 5 | RME40 (VT-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR TWEETER | |
| 6 | RME39 (GY-BN) | 18 | CTRL MOD. - AUDIO # VIDEO | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | SBP38 (BN-RD) | 14 | FUSE - 38 OR CIRCUIT BREAKER | |
| 10 | SBP38 (BN-RD) | 14 | FUSE - 38 OR CIRCUIT BREAKER | |
| 11 | SBP40 (VT-RD) | 14 | FUSE - 40 OR CIRCUIT BREAKER | |
| 12 | SBP40 (VT-RD) | 14 | FUSE - 40 OR CIRCUIT BREAKER | |
| 13 | * | * | Not Used | |
| 14 | VME28 (BN-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP | |
| 15 | VME02 (VT) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR | |
| 16 | VME01 (GN-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR | |
| 17 | VME40 (BU-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR TWEETER | |
| 18 | VME39 (GN-BN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR TWEETER | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | GD114 (BK-BU) | 14 | GROUND - CROSS CAR BEAM | |
| 22 | GD114 (BK-BU) | 14 | GROUND - CROSS CAR BEAM | |
| 23 | GD114 (BK-BU) | 14 | GROUND - CROSS CAR BEAM | |
| 24 | GD114 (BK-BU) | 14 | GROUND - CROSS CAR BEAM |

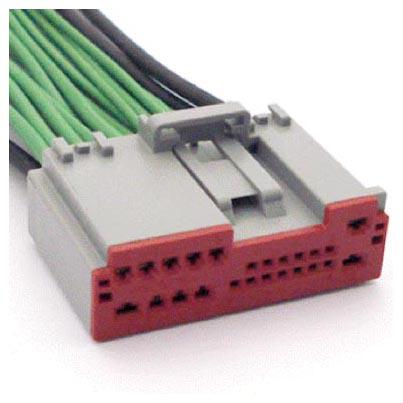

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1033 | Service Part Number: 9U2Z-14S411-YA Gauge: 12 14 18 Pin material: Tin & Silver Cavities: 24 Vehicle Uses
|
