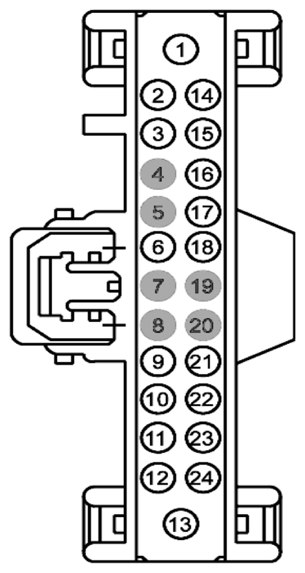

| 1 |
SBP10 (YE-RD) |
16 |
FUSE - 10 OR CIRCUIT BREAKER |
|
| 2 |
CME44 (BK) |
26 |
CTRL MOD. - ANTENNA POWER # REAR WINDOW |
|
| 3 |
CDC54 (WH-GN) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
RME45 (YE-GN) |
22 |
JACK - AUDIO # EXT. AUX IN LEFT OR COMMON (-) |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
RME09 (BN-YE) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - |
|
| 10 |
RME07 (WH-BN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
|
| 11 |
RME10 (WH-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
|
| 12 |
RME12 (BN-BU) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - |
|
| 13 |
GD111 (BK-BU) |
14 |
GROUND - CONSOLE FRONT CENTER (OBSOLETE) |
|
| 14 |
VDB13 (BU-GY) |
20 |
CTRL MOD. - MULTIMEDIA CAN BUS HIGH |
|
| 15 |
VDB14 (VT-GY) |
20 |
CTRL MOD. - MULTIMEDIA CAN BUS LOW |
|
| 16 |
DME45 (*) |
22 |
JACK - AUDIO # EXT. AUX IN D |
|
| 17 |
VME45 (BU) |
22 |
JACK - AUDIO # EXT. AUX IN LEFT (+) |
|
| 18 |
VME46 (BU-GN) |
22 |
JACK - AUDIO # EXT. AUX IN RIGHT (+) |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
VME09 (WH-GN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + |
|
| 22 |
VME07 (WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
|
| 23 |
VME10 (WH-VT) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
|
| 24 |
VME12 (BN-WH) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
|
