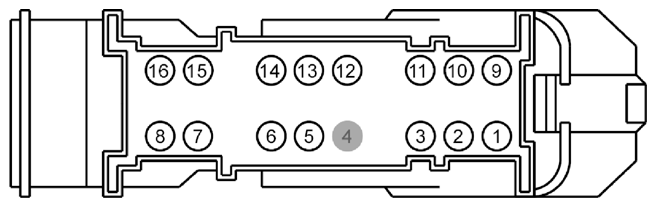

| 1 |
CRW05 (BU) |
18 |
RELAY - REAR WIPER |
5 door |
| 2 |
CPL13 (BN-GN) |
12 |
CTRL MOD. - DOOR LOCK # ALL UNLOCK |
|
| 3 |
CPL11 (GY-BN) |
12 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
CLN03 (YE-GY) |
20 |
CTRL MOD. - INTERIOR ILLUM. |
|
| 6 |
CLS37 (WH-BU) |
18 |
CTRL MOD. - FOG LAMP REAR (RIGHT OR COMMON) |
|
| 7 |
CPL20 (BU-OG) |
12 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO LOCK |
|
| 8 |
CPL51 (BU-GN) |
14 |
CTRL MOD. - DOOR LOCK # DRIVER UNLOCK |
|
| 9 |
CRD06 (BN-YE) |
14 |
RELAY - HEATER REAR WINDOW |
|
| 10 |
CRW02 (GY-BU) |
18 |
CTRL MOD. - REAR WIPER |
5 door |
| 11 |
CRT02 (GY-VT) |
14 |
CTRL MOD. - ANTI THEFT HORN (SOUNDER) |
|
| 12 |
CLS23 (GY-OG) |
20 |
CTRL MOD. - TURN LAMP LEFT REAR |
5 door |
| 12 |
CLS23 (GY-OG) |
16 |
CTRL MOD. - TURN LAMP LEFT REAR |
4 door |
| 13 |
CLS27 (GN-OG) |
20 |
CTRL MOD. - TURN LAMP RIGHT REAR |
5 door |
| 13 |
CLS27 (GN-OG) |
18 |
CTRL MOD. - TURN LAMP RIGHT REAR |
4 door |
| 14 |
CLN01 (GN-VT) |
20 |
CTRL MOD. - BATTERY SAVER RELAY |
|
| 15 |
SBB23 (WH-RD) |
16 |
FUSE - 23 OR CIRCUIT BREAKER |
|
| 16 |
SBB06 (BN-RD) |
12 |
FUSE - 6 OR CIRCUIT BREAKER |
|
