Climate Control System - Vehicles With: Electronic Manual Temperature Control (EMTC) - Component Location
WARNING: This page is about a different car, the 2015 Ford Fiesta. However, it is still accessible from the selected car via links, so may be relevant.

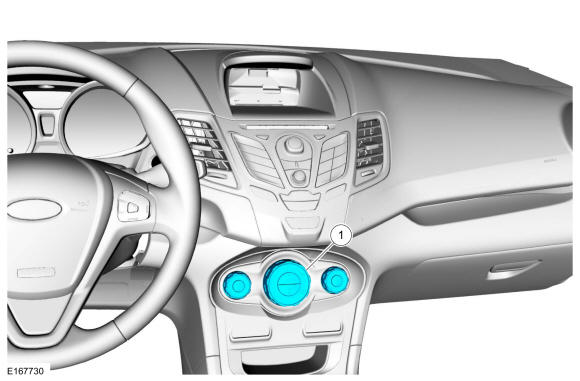

| Item | Description |
|---|---|
| 1 | HVAC module |

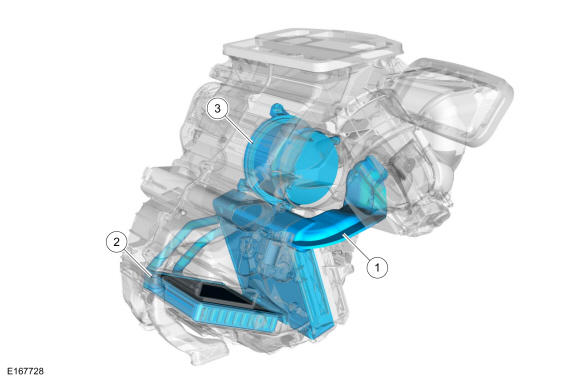

| Item | Description |
|---|---|
| 1 | Evaporator |
| 2 | Heater core |
| 3 | Blower motor |

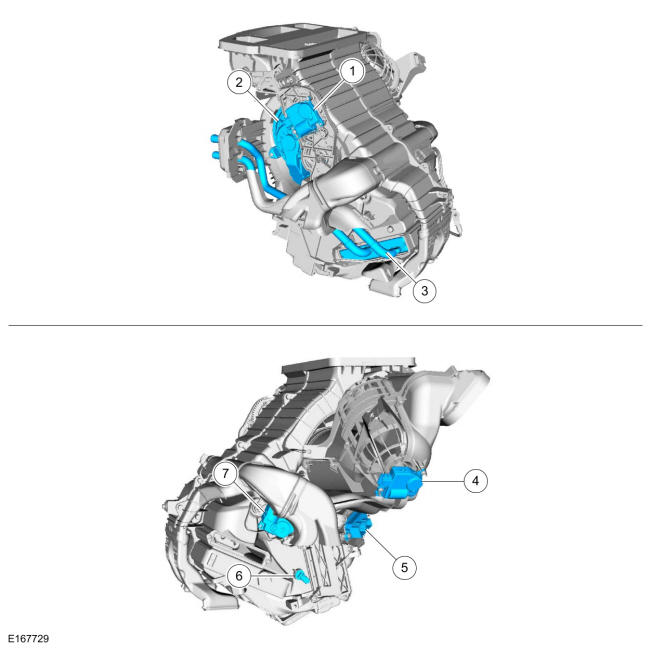

| Item | Description |
|---|---|
| 1 | Air distribution door actuator |
| 2 | Blower motor |
| 3 | Heater core |
| 4 | Air inlet door actuator |
| 5 | Blower motor resistor |
| 6 | Evaporator temperature sensor |
| 7 | Temperature door actuator |

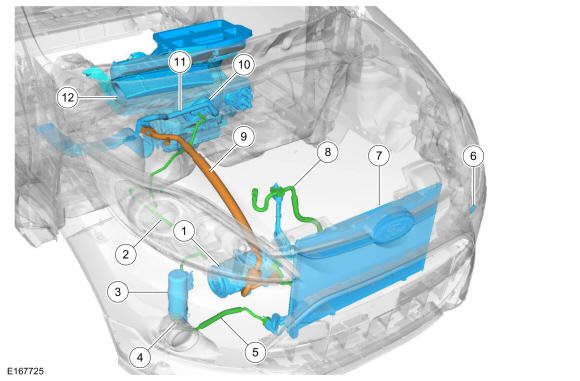

1.0L EcoBoost
| Item | Description |
|---|---|
| 1 | A/C compressor |
| 2 | Evaporator inlet line |
| 3 | Receiver drier |
| 4 | A/C pressure transducer |
| 5 | Condenser outlet line |
| 6 | Ambient air temperature sensor |
| 7 | Condenser |
| 8 | A/C compressor outlet line |
| 9 | A/C compressor inlet line |
| 10 | Evaporator outlet line |
| 11 | Thermostatic expansion valve (TXV) |
| 12 | Heater core and evaporator core housing |

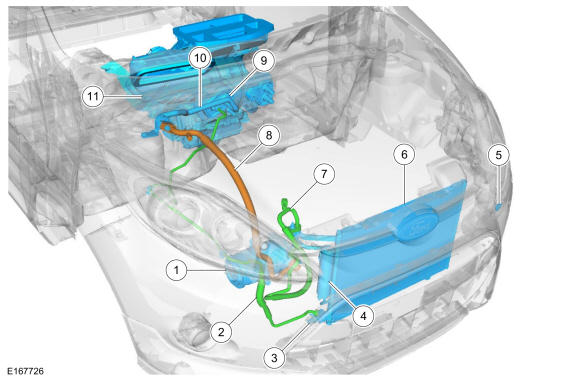

1.6L Duratec-16V Ti-VCT
| Item | Description |
|---|---|
| 1 | A/C compressor |
| 2 | Evaporator inlet line |
| 3 | A/C pressure transducer |
| 4 | Receiver drier |
| 5 | Ambient air temperature sensor |
| 6 | Condenser |
| 7 | A/C compressor outlet line |
| 8 | A/C compressor inlet line |
| 9 | Thermostatic expansion valve (TXV) |
| 10 | Evaporator outlet line |
| 11 | Heater core and evaporator core housing |

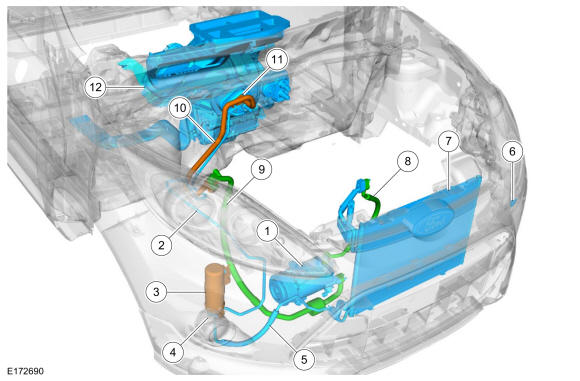

1.6L EcoBoost
| Item | Description |
|---|---|
| 1 | A/C compressor |
| 2 | Evaporator inlet line |
| 3 | Receiver drier |
| 4 | A/C pressure transducer |
| 5 | Condenser outlet line |
| 6 | Ambient air temperature sensor |
| 7 | Condenser |
| 8 | A/C compressor outlet line |
| 9 | A/C compressor inlet line |
| 10 | Thermostatic expansion valve (TXV) |
| 11 | Evaporator outlet line |
| 12 | Heater core and evaporator core housing |
