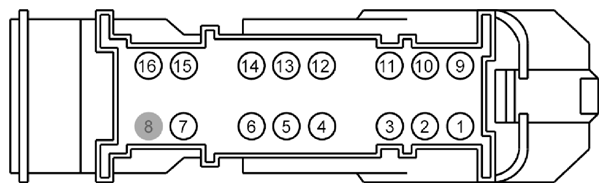

| 1 |
SBB34 (YE-RD) |
14 |
FUSE - 34 OR CIRCUIT BREAKER |
|
| 2 |
CRH04 (VT-GN) |
12 |
CTRL MOD. - RELAY HORN |
|
| 3 |
SBB26 (YE-RD) |
12 |
FUSE - 26 OR CIRCUIT BREAKER |
|
| 4 |
SBB28 (GN-RD) |
18 |
FUSE - 28 OR CIRCUIT BREAKER |
|
| 5 |
CLS21 (BU-GN) |
20 |
CTRL MOD. - TURN LAMP LEFT FRONT |
|
| 6 |
CLS25 (YE-VT) |
20 |
CTRL MOD. - TURN LAMP RIGHT FRONT |
|
| 7 |
CLF05 (BU-GN) |
20 |
CTRL MOD. - BEAM LOW RIGHT |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
CRW16 (GY-BN) |
14 |
CTRL MOD. - FRONT WIPER LOW |
|
| 10 |
CRW15 (BN-WH) |
14 |
CTRL MOD. - FRONT WIPER HIGH |
|
| 11 |
CLF04 (BN-BU) |
20 |
CTRL MOD. - BEAM LOW LEFT |
|
| 12 |
GD133 (BK) |
16 |
GROUND - COWL SIDE/PILLAR A LEFT |
|
| 13 |
CRW14 (BU-WH) |
16 |
CTRL MOD. - FRONT WASHER |
|
| 14 |
CRW23 (VT-GN) |
16 |
RELAY - REAR WASHER |
5 door |
| 15 |
SBB25 (RD) |
16 |
FUSE - 25 OR CIRCUIT BREAKER |
|
| 16 |
GD156 (BK-VT) |
18 |
GROUND - ROCKER PANEL FRONT RIGHT |
|
