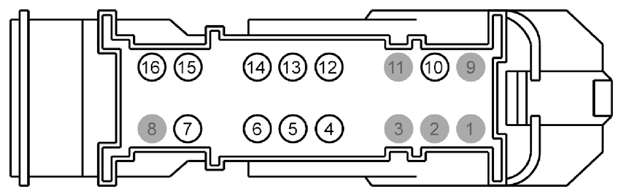

| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
CLF10 (GN-OG) |
20 |
NOT USED |
|
| 5 |
CLF11 (WH-VT) |
20 |
NOT USED |
|
| 6 |
CBP21 (BU-GY) |
22 |
FUSE - 21 OR CIRCUIT BREAKER |
|
| 7 |
GD115 (BK-GY) |
16 |
GROUND - CROSS CAR BEAM # 2ND POINT |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
CBP11 (BN) |
14 |
FUSE - 11 OR CIRCUIT BREAKER |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
CCA26 (BU-GY) |
20 |
CTRL MOD. - SWITCH BRAKE PEDAL FORCE NORMALLY OPEN |
|
| 13 |
CRW07 (GY-BN) |
18 |
SWITCH - FRONT WASHER |
|
| 14 |
CRW12 (GY-OG) |
18 |
SWITCH - REAR WASHER |
5 door |
| 15 |
CBP13 (GY-BN) |
16 |
FUSE - 13 OR CIRCUIT BREAKER |
|
| 16 |
GD115 (BK-GY) |
12 |
GROUND - CROSS CAR BEAM # 2ND POINT |
|
