Body Control Module (BCM) Connector End View (C2280F)

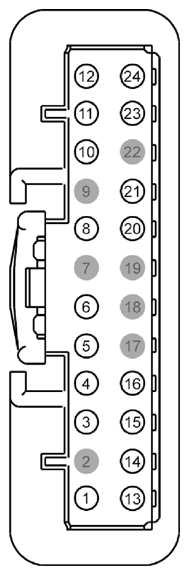

Fig 1: Identifying Body Control Module Connector (C2280F)
G09260202Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Circuit Function Qualifier
1 VRW11 (GN-BN) 22 SWITCH - FRONT WIPER INTERVAL VARIABLE RHEOSTAT
2 * * Not Used
3 CLF19 (VT-GN) 22 SWITCH - AUTOLAMP (1) ON
4 CLF23 (WH-VT) 22 SWITCH - HEADLAMP OFF
5 CLF18 (BU-WH) 22 SWITCH - BEAM LOW
6 CHS30 (GY-YE) 20 SWITCH - SEAT HEATER FRONT PASSENGER SIDE
7 * * Not Used
8 CHS32 (BN) 20 SWITCH - SEATS HEATER
9 * * Not Used
10 CRW08 (VT-OG) 22 SWITCH - FRONT WIPER HIGH (H)
11 CRW20 (GY-YE) 22 SWITCH - REAR WIPER INTERVAL (D) 5 door
12 CLN55 (YE-VT) 22 DIMMER - IP/SWITCH ILLUMINATION # DIM UP
13 CLF17 (WH-OG) 22 SWITCH - BEAM HIGH
14 CLF21 (GY-VT) 22 SWITCH - FOG LAMPS FRONT
15 CLS39 (VT-WH) 22 SWITCH - TURN LEFT
16 CLS41 (GY-YE) 22 SWITCH - TURN RIGHT
17 * * Not Used
18 * * Not Used
19 * * Not Used
20 CPL75 (BN-WH) 22 RELAY - DOOR LOCK # ALL LOCK
21 CLS32 (BN-YE) 22 SWITCH - HAZARD
22 * * Not Used
23 CLF24 (YE-BU) 22 SWITCH - HEADLAMP ON
24 CLF27 (GN-BN) 22 SWITCH - FLASH TO PASS
