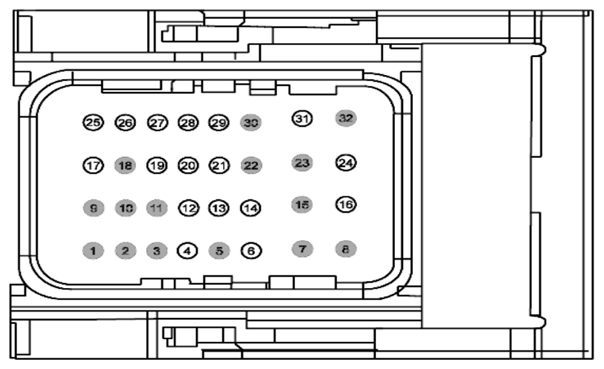

| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
CET40 (GN-OG) |
20 |
SWITCH - TRANSMISSION RANGE # PARK/NEUTRAL (TRSW-PN) |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
LE135 (GY-VT) |
20 |
CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP) + |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
| 13 |
LE143 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 1 + |
|
| 14 |
RE135 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKPN) - |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
CE123 (YE-GY) |
14 |
CTRL MOD. - POWERTRAIN # DISTRIBUTORLESS IGNITION SYSTEM COIL DRIVER A (DIS) |
|
| 17 |
VE801 (VT-OG) |
20 |
SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1P) [KSL1+] |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
VE707 (GN-VT) |
20 |
SENSOR - CAMSHAFT POSITION BANK 2 IN+EX/IN (CMP2) [CID-H] (CID2) |
|
| 20 |
VE802 (BN-BU) |
20 |
SENSOR - KNOCK 2ND BANK 1ST (KS2N) [KSL2-] |
|
| 21 |
VE706 (BN-BU) |
20 |
SENSOR - CAMSHAFT POSITION BANK 1 IN+EX/IN (CMP1) [CID-H] (CID1) |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
CE124 (BU-BN) |
14 |
CTRL MOD. - POWERTRAIN # DISTRIBUTORLESS IGNITION SYSTEM COIL DRIVER B (DIS) |
|
| 25 |
RE323 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1N) [KSL1-] - |
|
| 26 |
DE135 (BK-YE) |
20 |
CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP) D |
|
| 27 |
RE144 (BN) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 2 - |
|
| 28 |
RE324 (BN-GN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2N) [KSL2-] |
|
| 29 |
RE143 (VT) |
20 |
CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 1 - |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
GD122 (BK) |
14 |
GROUND - FENDER FRONT LEFT # 3RD POINT |
|
| 32 |
* |
* |
Not Used |
|
