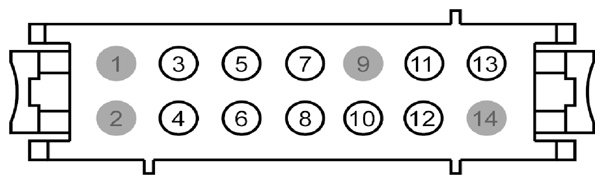

Power Fold Module (PFM) Connector End View (C4250A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPSA8 (GY-OG) | 16 | CTRL MOD. - 3RD ROW SEAT LEFT LATCH RELEASE MOTOR POSITIVE (+) | |
| 4 | CPSB9 (VT-BN) | 16 | CTRL MOD. - 3RD ROW SEAT RIGHT LATCH RELEASE MOTOR POSITIVE (+) | |
| 5 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 6 | CPSA9 (VT-OG) | 16 | CTRL MOD. - 3RD ROW SEAT LATCH RELEASE MOTOR NEGATIVE (-) | |
| 7 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 8 | CBB22 (GN-OG) | 12 | FUSE - 22 OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | GD349 (BK-GY) | 12 | GROUND - PILLAR D LEFT (BC3T) | |
| 11 | CPSC0 (BU-GY) | 20 | SWITCH - 3RD ROW SEAT LATCH RELEASE RIGHT | |
| 12 | RPSB0 (BN-WH) | 20 | CTRL MOD. - 3RD ROW SEAT SWITCH LATCH RELEASE RETURN | |
| 13 | CPSB0 (YE-OG) | 20 | SWITCH - 3RD ROW SEAT LATCH RELEASE LEFT | |
| 14 | * | * | Not Used |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1365 |
Service Part Number: DU2Z-14S411-YA Gauge: 16 Pin material: Silver Cavities: 14 Vehicle Uses
|
