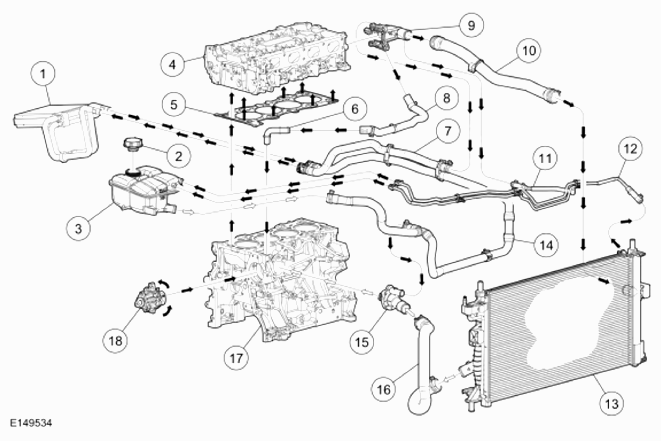

System Diagram
WARNING: This page is about a different variant/trim than selected.
| Item | Service Part Number | Description |
|---|---|---|
| 1 | 18476 | Heater core |
| 2 | 8100 | Pressure relief cap |
| 3 | 8A080 | Degas bottle |
| 4 | 6049 | Cylinder head |
| 5 | 6051 | Cylinder head gasket |
| 6 | 8597 | Coolant bypass tube |
| 7 | 18472 | Heater core inlet hose |
| 8 | 8597 | Coolant bypass hose |
| 9 | 8K556 | Coolant outlet connector |
| 10 | 8260 | Upper radiator hose |
| 11 | 8B081 | Degas bottle-to-engine hose |
| 12 | 8K012 | Radiator-to-degas bottle hose |
| 13 | 8005 | Radiator |
| 14 | 18472 | Heater core outlet hose |
| 15 | 8592 | Thermostat and thermostat housing assembly |
| 16 | 8286 | Lower radiator hose |
| 17 | 6010 | Cylinder block |
