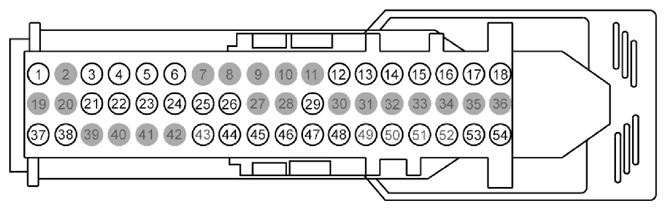

| 1 |
SBP03 (BU-RD) |
20 |
FUSE - 3 OR CIRCUIT BREAKER |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
VMN14 (VT) |
26 |
CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) |
|
| 4 |
RMN14 (GY) |
26 |
CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) |
|
| 5 |
RMM13 (BU) |
22 |
MICROPHONE - PHONE/VOICE CONTROL |
|
| 6 |
GD115 (BK-GY) |
22 |
GROUND - CROSS CAR BEAM # 2ND STUD |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
VMM23 (BN) |
26 |
CTRL MOD. - NAVIGATION # MICROPHONE OUT |
with navigation |
| 13 |
RMM23 (WH) |
26 |
CTRL MOD. - NAVIGATION # MICROPHONE OUT |
with navigation |
| 14 |
VME54 (BU) |
26 |
SWITCH - REDUNDANT AUDIO 2 - SWC2 + |
w/o navigation |
| 15 |
RME54 (WH) |
26 |
SWITCH - REDUNDANT AUDIO 2 - SWC2 - |
w/o navigation |
| 16 |
VDB06 (GY) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 17 |
VDB07 (VT) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 18 |
VMM13 (YE-GN) |
22 |
MICROPHONE - PHONE/VOICE CONTROL |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
DMN14 (*) |
22 |
CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) |
|
| 22 |
DME52 (*) |
22 |
SWITCH - STEREO IN LEFT |
|
| 23 |
VME53 (VT-GN) |
22 |
SWITCH - STEREO IN RIGHT + |
|
| 24 |
RME53 (BN-WH) |
22 |
SWITCH - STEREO IN RIGHT - |
|
| 25 |
VME52 (BU) |
22 |
SWITCH - STEREO IN LEFT + |
|
| 26 |
RME52 (GY-OG) |
22 |
SWITCH - STEREO IN LEFT - |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
* |
* |
Not Used |
|
| 29 |
DMM23 (*) |
22 |
CTRL MOD. - NAVIGATION # MICROPHONE OUT |
with navigation |
| 30 |
* |
* |
Not Used |
|
| 31 |
* |
* |
Not Used |
|
| 32 |
* |
* |
Not Used |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
* |
* |
Not Used |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
GD115 (BK-GY) |
20 |
GROUND - CROSS CAR BEAM # 2ND STUD |
|
| 38 |
GD115 (BK-GY) |
20 |
GROUND - CROSS CAR BEAM # 2ND STUD |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
* |
* |
Not Used |
|
| 41 |
* |
* |
Not Used |
|
| 42 |
* |
* |
Not Used |
|
| 43 |
* |
* |
Not Used |
|
| 44 |
DME45 (*) |
22 |
JACK - AUDIO # EXT. AUX IN |
|
| 45 |
VME45 (BU) |
26 |
JACK - AUDIO # EXT. AUX IN LEFT (+) |
|
| 46 |
RME45 (YE) |
26 |
JACK - AUDIO # EXT. AUX IN LEFT (-) |
|
| 47 |
VME46 (GN) |
26 |
JACK - AUDIO # EXT. AUX IN RIGHT (+) |
|
| 48 |
RME46 (WH) |
26 |
JACK - AUDIO # EXT. AUX IN RIGHT (-) |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
* |
* |
Not Used |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
* |
* |
Not Used |
|
| 53 |
VDB04 (BU) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 54 |
VDB05 (WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
