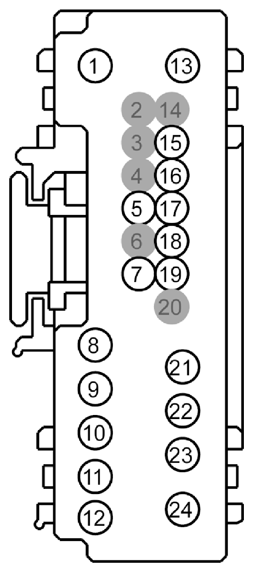

Audio Control Module (ACM) Connector End View (C290D)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP39 (WH-RD) | 18 | FUSE - 39 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CME44 (YE-GN) | 22 | CTRL MOD. - ANTENNA POWER # REAR WINDOW | |
| 6 | * | * | Not Used | |
| 7 | CME31 (BU-GN) | 22 | CTRL MOD. - AUDIO # ENABLE 1 | with navigation |
| 8 | VME17 (GN) | 22 | CTRL MOD. - AUDIO # RADIO LEFT | with navigation |
| 8 | VME07 (WH) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) | |
| 9 | VME60 (GN-BN) | 22 | CTRL MOD. - AUDIO # RADIO LEFT REAR + | with navigation |
| 9 | VME09 (WH-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR | |
| 10 | VME61 (VT-BN) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT REAR + | with navigation |
| 10 | VME12 (BN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | |
| 11 | VME18 (VT) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT | with navigation |
| 11 | VME10 (WH-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) | |
| 12 | RME10 (WH-OG) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) | |
| 12 | RME18 (YE) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT | with navigation |
| 13 | GD115 (BK-GY) | 18 | GROUND - CROSS CAR BEAM # 2ND STUD | with navigation |
| 13 | GD115 (BK-GY) | 14 | GROUND - CROSS CAR BEAM # 2ND STUD | |
| 14 | * | * | Not Used | |
| 15 | CBP28 (GY-VT) | 22 | FUSE - 28 OR CIRCUIT BREAKER | |
| 16 | RME54 (WH) | 26 | SWITCH - REDUNDANT AUDIO 2 - SWC2 - | with navigation |
| 17 | VME54 (BU) | 26 | SWITCH - REDUNDANT AUDIO 2 - SWC2 + | with navigation |
| 18 | VME14 (GY) | 26 | SWITCH - REDUNDANT AUDIO 1 - SWC1 + | |
| 19 | RME14 (BN) | 26 | SWITCH - REDUNDANT AUDIO 1 - SWC1 - | |
| 20 | * | * | Not Used | |
| 21 | RME07 (WH-BN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) | |
| 21 | RME17 (GY) | 22 | CTRL MOD. - AUDIO # RADIO LEFT | with navigation |
| 22 | RME60 (GY-BN) | 22 | CTRL MOD. - AUDIO # RADIO LEFT REAR - | with navigation |
| 22 | RME09 (BN-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR | |
| 23 | RME61 (YE-BU) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT REAR - | with navigation |
| 23 | RME12 (BN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | |
| 24 | DME17 (*) | 22 | CTRL MOD. - AUDIO # RADIO LEFT | with navigation |

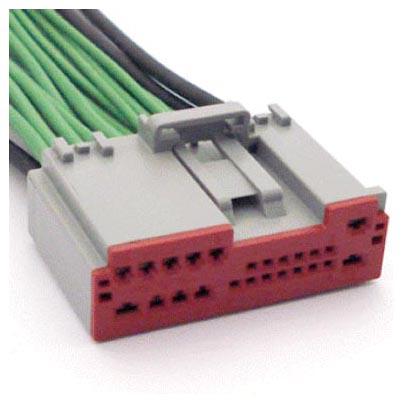

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1033 | Service Part Number: 9U2Z-14S411-YA Gauge: 12 14 18 Pin material: Tin & Silver Cavities: 24 Vehicle Uses
|
